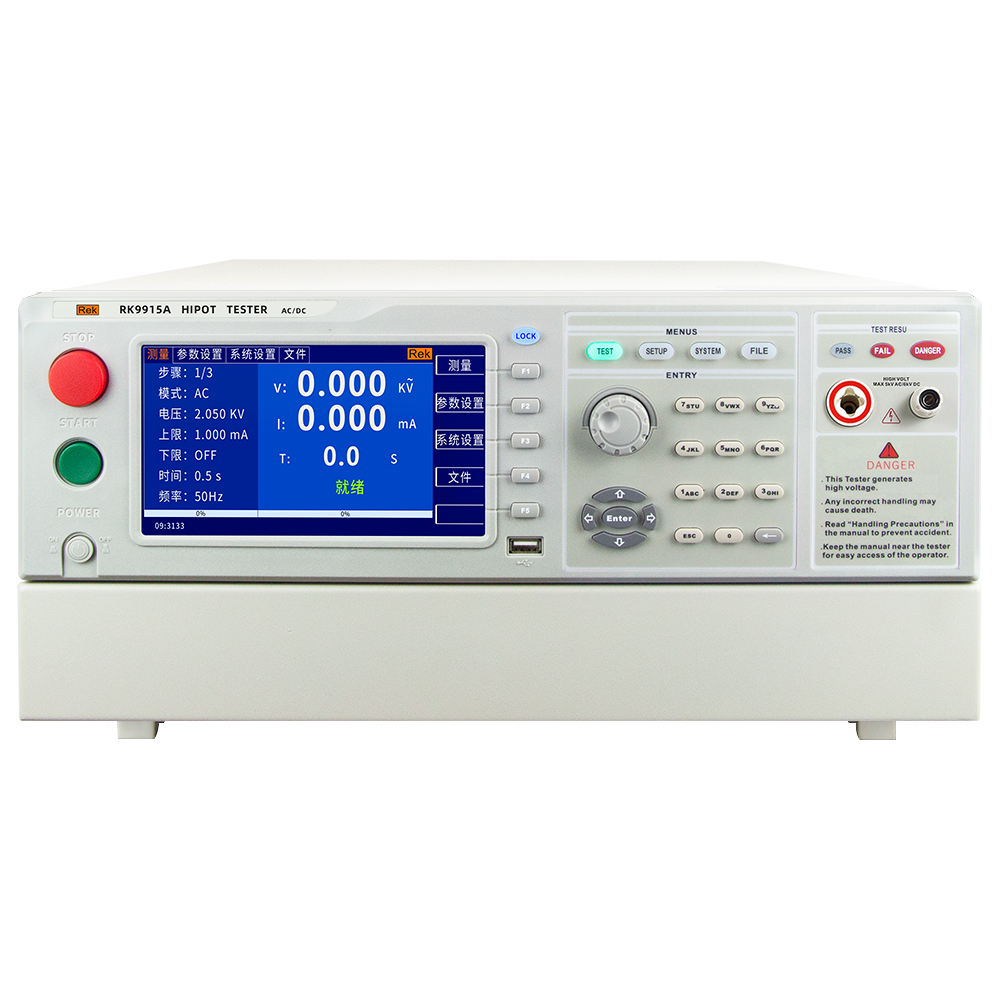

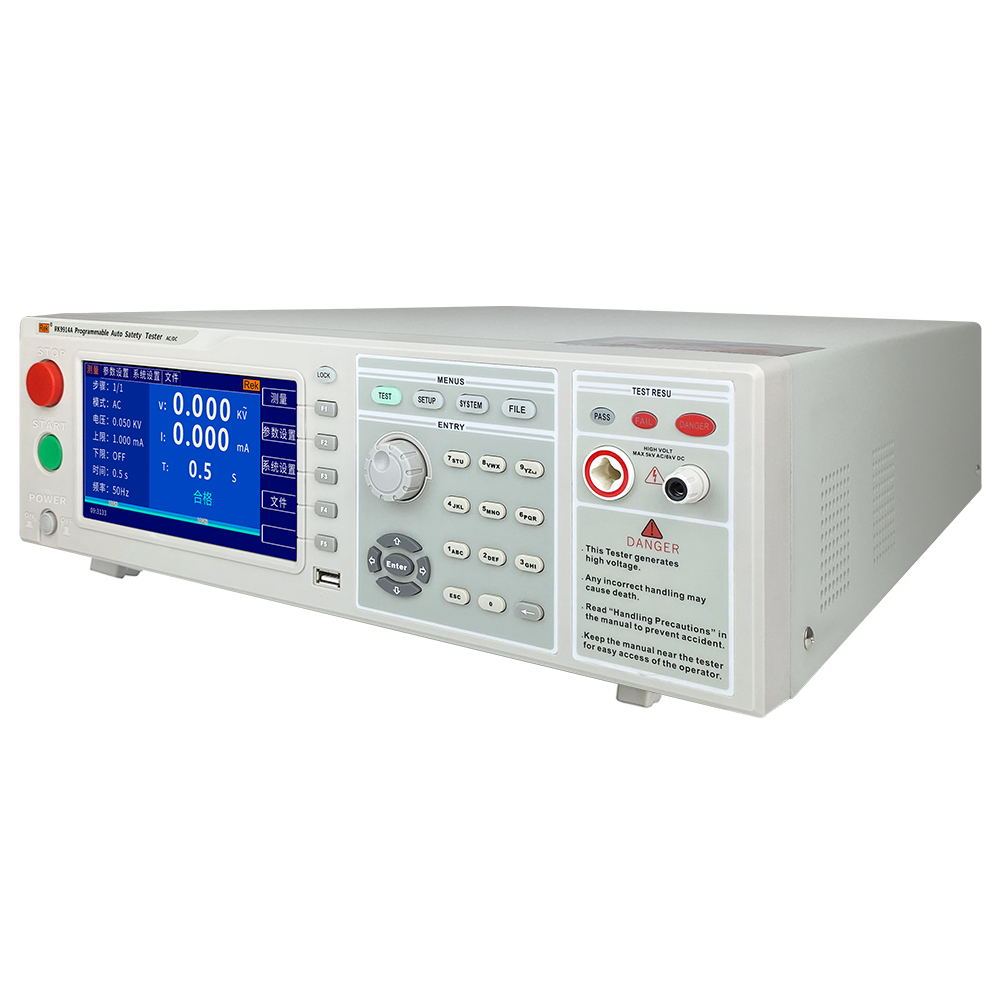

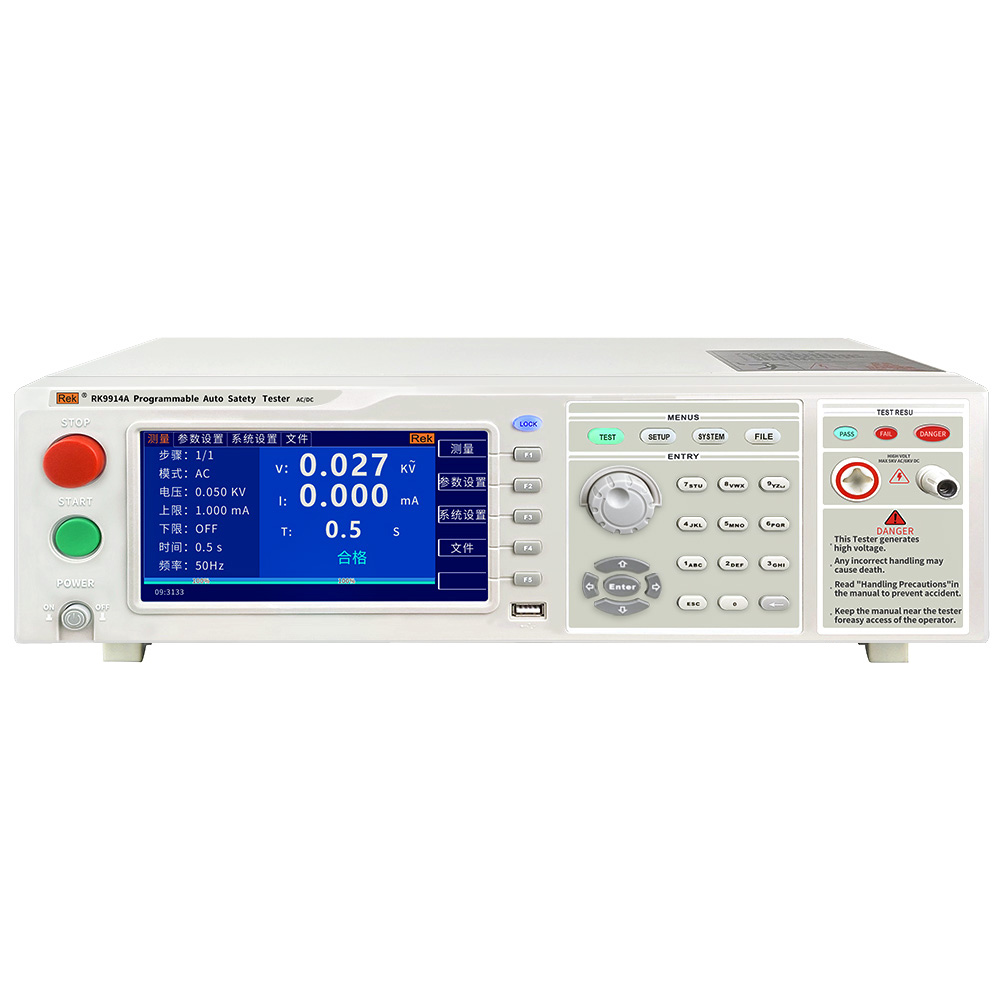

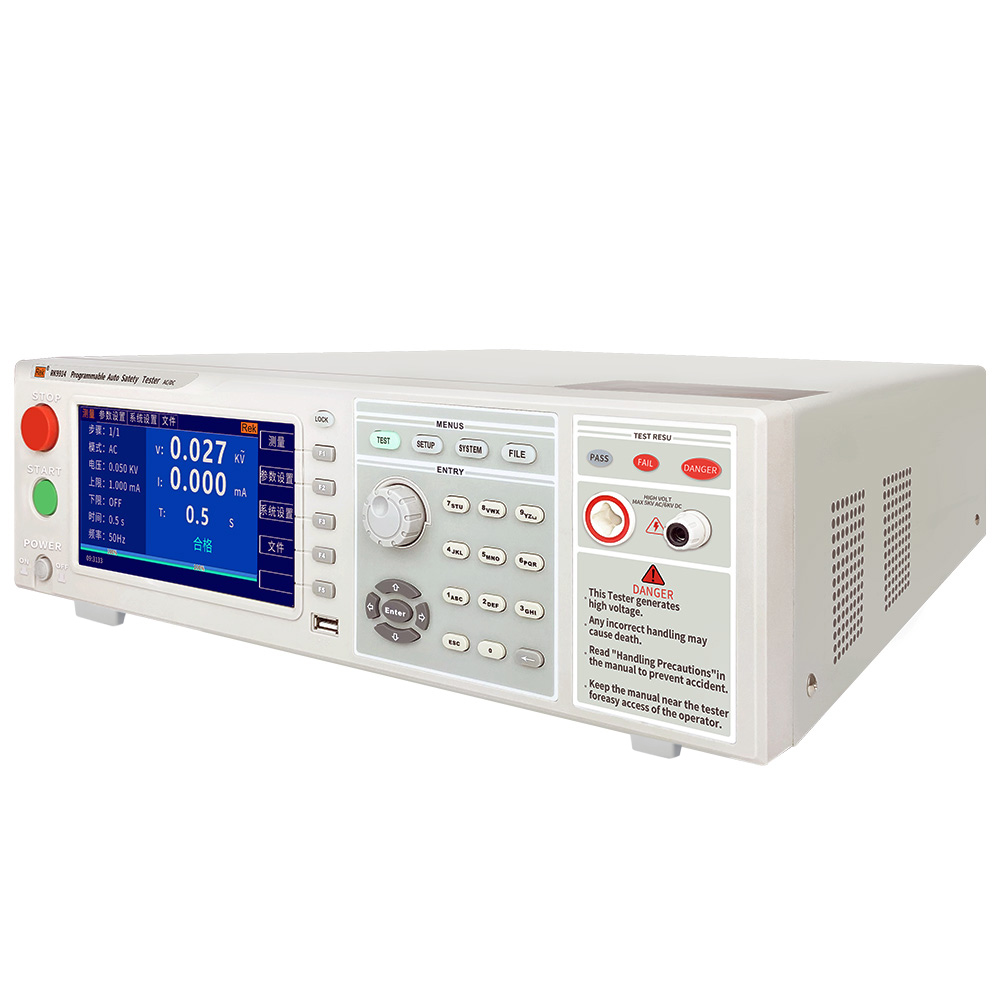

5KV大电流型RK9914/RK9914A/RK9914B/RK9914C/RK9915/RK9915A/RK9915B程控耐压测试仪

RK9914:AC (0.00～5.00)kV DC(0.00～6.00)kV AC 0～100mA；DC：0～50mA
IR:0.10-5.00kv 100GΩ
RK9914A:AC (0.00～5.00)kV DC(0.00～6.00)kV AC 0～100mA；DC：0～50mA
RK9914B:AC (0.00～5.00)kV AC 0～100mA
RK9914C:AC (0.00～5.00)kV DC(0.00～6.00)kV AC 0～50mA；DC：0～25mA
RK9915:AC (0.00～5.00)kV DC(0.00～6.00)kV AC 0～200mA；DC：0～100mA
IR:0.10-5.00kv 100GΩ
RK9915A:AC (0.00～5.00)kV DC(0.00～6.00)kV AC 0～200mA；DC：0～100mA
RK9915B:AC (0.00～5.00)kV AC 0～200mA

邮件咨询产品手册

产品描述

技术参数

操作视频

产品附件

上位机软件

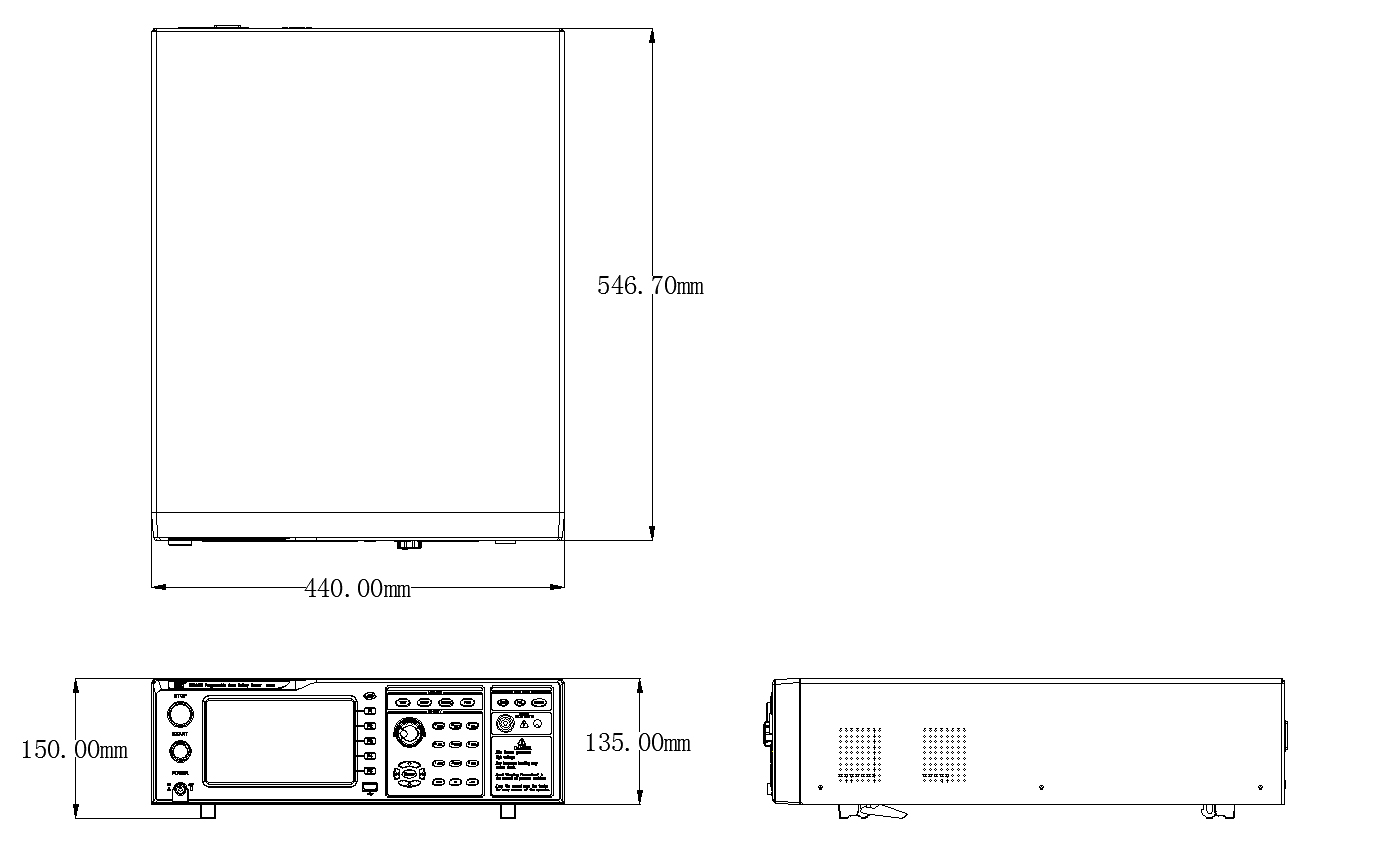

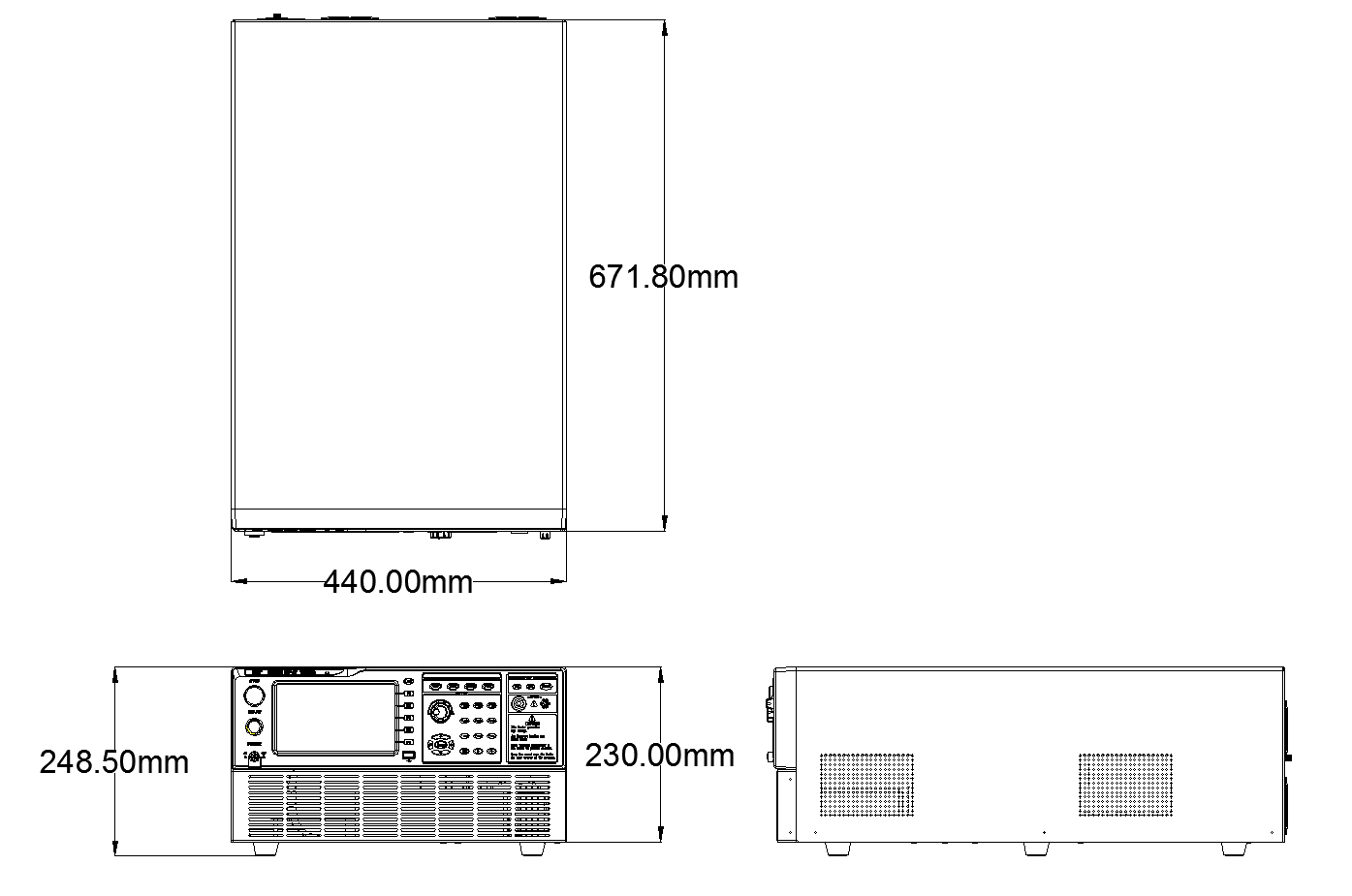

尺寸图

产品介绍

本系列程控耐压测试仪均采用高速MCU和大规模数字电路设计的高性能的安规测试仪，其输出电压的大小、

输出电压的上升、下降、输出电压的频率完全由MCU控制，能实时显示击穿电流值和电压值，

并具有软件校准功能，配备PLC、RS232C、RS485、USB、LAN接口，方便与计算机或PLC系统组成综合测试系统。

能够快速、准确地对家用电器、仪器仪表、照明电器、电动电热工具、计算机、信息类整机进行安规测量。

适用标准：IEC60335-1、GB4706.1、UL60335-1家用和类似用途电器的安全第一部分：通用要求UL60950、

GB4943、IEC60950信息技术设备UL60065、GB8898、IEC60065音频、视频及相似电子机械

安全要求IEC61010、GB4793.1测量、控制和实验室用电气设备的安全要求第1部分：通用要求

应用领域

元器件：二极管、三极管、高压硅堆、各种电子变压器、接插件、高压电容

家用电器：电视机、电冰箱、空调、洗衣机、除湿机、电热毯、充电器等

绝缘材料：热缩套管、电容器薄膜、高压套管、绝缘纸、绝缘手套等

电热及电动工具、仪器仪表等

性能特点

采用 7 寸 TFT(800*480）显示设置参数及测试参数，显示内容醒目、丰富,大电流、高功率

可通过 USB接口进行拷贝复制

可调高压上升、下降时间，可适应不同测试对象要求

测试结果可同步保存

人性化的操作界面、支持数字按键直接输入，拨盘输入、操作更简捷

中英文双语操作界面，适应不同用户的需求

直流电流最小分辨率 0.001μA

标配 PLC 接口、RS232 接口、RS485 接口、USB 接口

参数	机型	RK9914	RK9914A	RK9914B	RK9914C	RK9915	RK9915A	RK9915B
ACW	输出电压范围	(0.05 ~ 5.00)kV
	最大输出功率	500VA (5.0kV 100mA)			250VA (5.0kV 50mA)	1000VA(5.0kV 200mA)
	最大额定电流	100mA			50mA	200mA
	输出波形	正弦波 DDS+ 功放
DCW	输出电压范围	(0.05 ~ 6.00)kV		/	(0.05 ~ 6.00)kV	(0.05 ~ 6.00)kV		/
	最大输出功率	300VA(6.0kV 50mA)		/	150VA(6.0kV 25mA)	600VA(6.0kV 100mA)		/
	最大额定电流	50mA		/	25mA	100mA		/
IR	输出电压(DC)	(0.10 ~ 5.00)kV	/	/	/	(0.10 ~ 5.00)kV	/	/
	电阻测试范围	≥500V 0.10MΩ-1.0GΩ±5% 1.0G-50.0GΩ ±10% 50.0GΩ-100.0GΩ ±15% ＜500V 0.10MΩ-1.0GΩ ±10% 1.0GΩ-10.0GΩ ±15%	/	/	/	≥500V 0.10MΩ-1.0GΩ±5% 1.0G-50.0GΩ ±10% 50.0GΩ-100.0GΩ ±15% ＜500V 0.10MΩ-1.0GΩ ±10% 1.0GΩ-10.0GΩ ±15%	/	/
电压表	范围	AC(0.05 ~ 5.00)kV DC(0.05 ~ 6.00)kV		AC(0.05~5.00)kV	AC(0.05 ~ 5.00)kV DC(0.05~6.00)kV			AC(0.05~5.00)kV
	精度	± (1%+3个字)	± (1%+2个字)			± (3%+5个字)
	设定误差	± (1%+3个字 )	± (1%+2个字 )			± (3%+5个字)
电流表	测量范围	AC: 0~100mA DC: 0~50mA		AC: 0~100mA	AC: 0~50mA DC: 0~25mA	AC: 0~200mA DC: 0~100mA		AC: 0~200mA
	测量精度	± (1%+2个字)				± (3%+5个字)
计时器	范围	0.0-999.9S
	最小分辨率	0.1S
测试时间		0.1S-999S OFF= 连续测试
电弧侦测		0-20mA
输出频率		50Hz/60Hz
工作温度		0-40℃ ≤75%RH
电源要求		110/220 ±10% 50Hz/60Hz ±3Hz

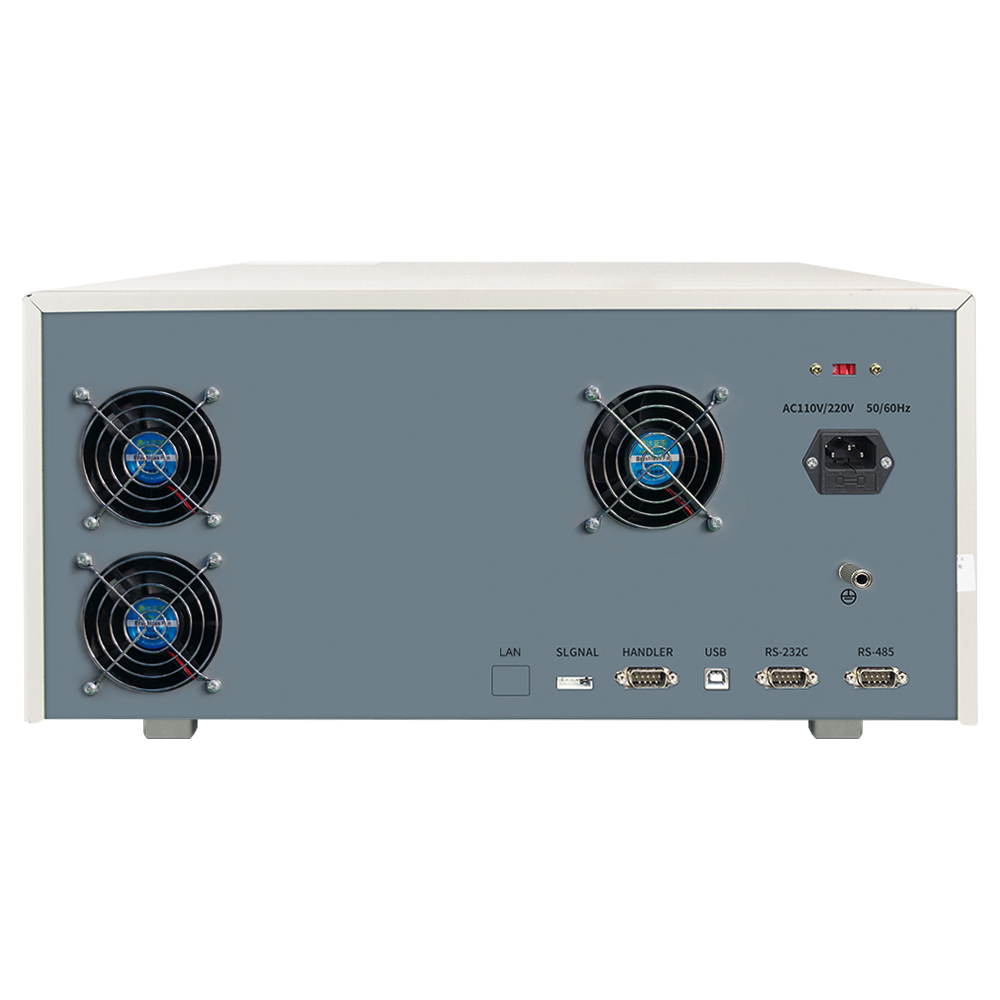

接口		标配RS232 、USB 、PLC、RS485				标配RS232 、USB 、PLC、选配LAN、RS485
屏幕		7寸TFT 800*480
重量		29.96KG				63KG
随机标配附件		电源线RK00004 、RS232通讯电缆RK00002 、RS232 转USB线RK00003 、USB转方口连接线RK00006 、RK26003A测试线、说明书（电子版）、RK00048测试线、上位机（官网下载）、RK8N+高压棒
选配件		RK00031 USB转RS485 母串口线工业级连接线1.5米长
接触检查（阻值软件判断）		可选打开或者关闭

型号	图片	类型	概述

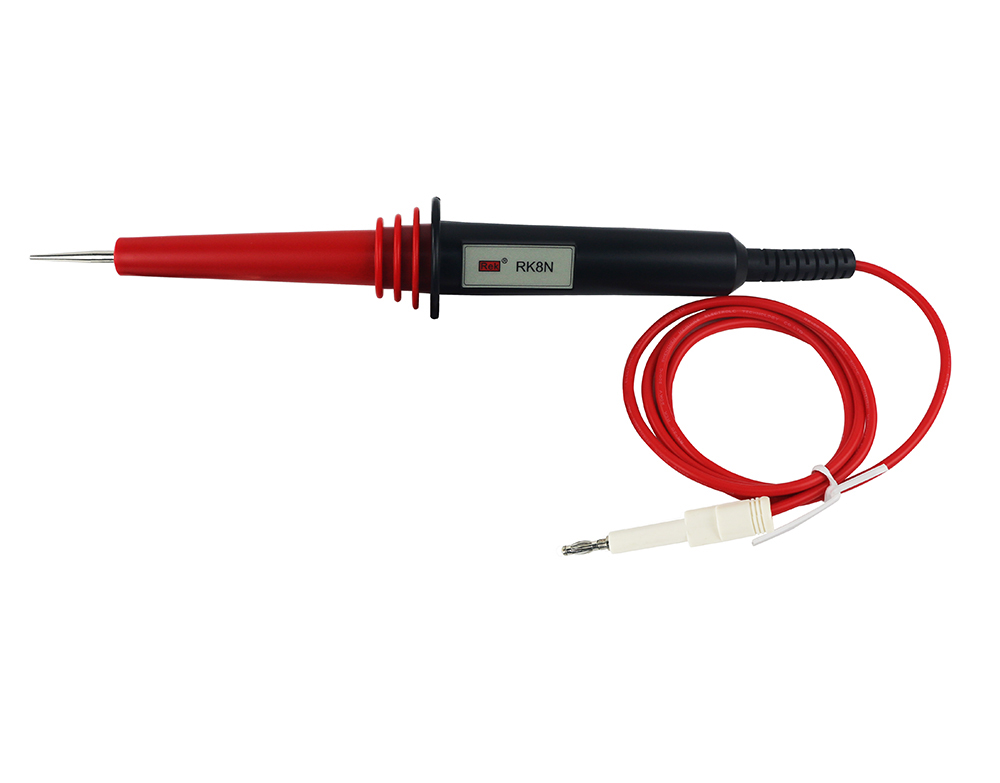

RK8N+		标配	仪器标配十字无控高压棒，可单独购买。

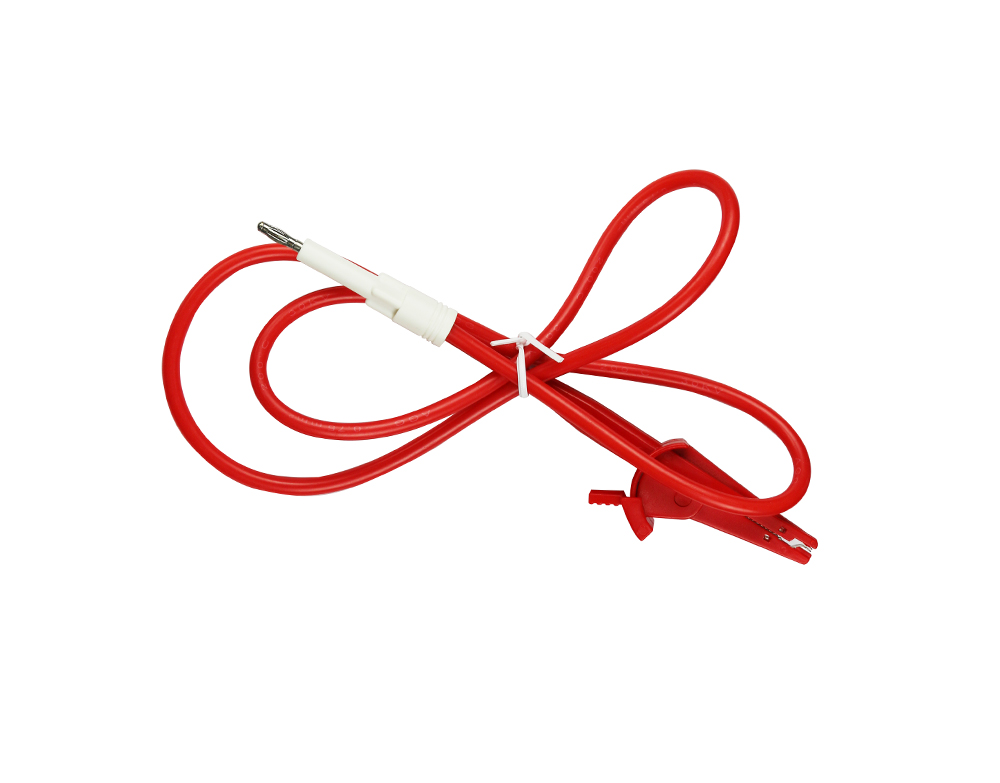

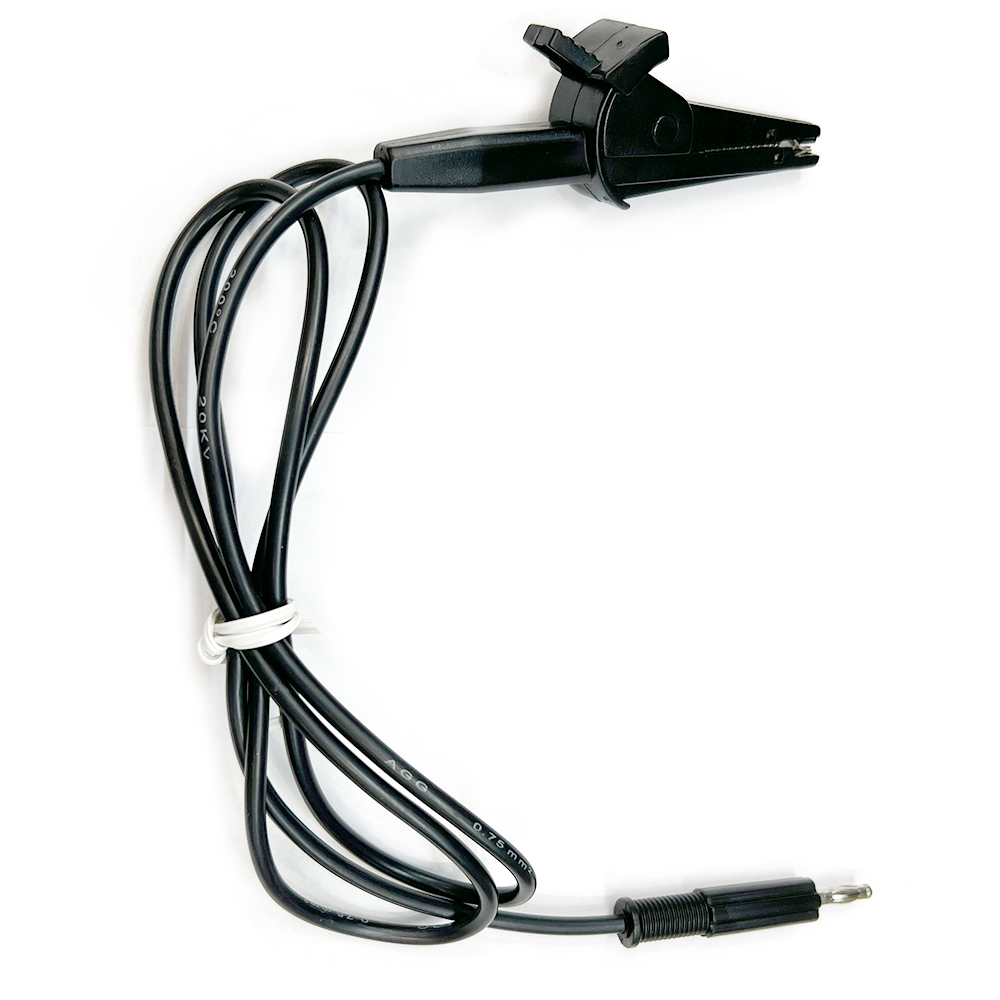

RK26003A		标配	仪器标配耐电压测试夹，可单独购买。
RK000048		标配	仪器标配耐压接地夹，可单独购买。
RK00002		标配	仪器标配RS232串口连接线，可单独购买。

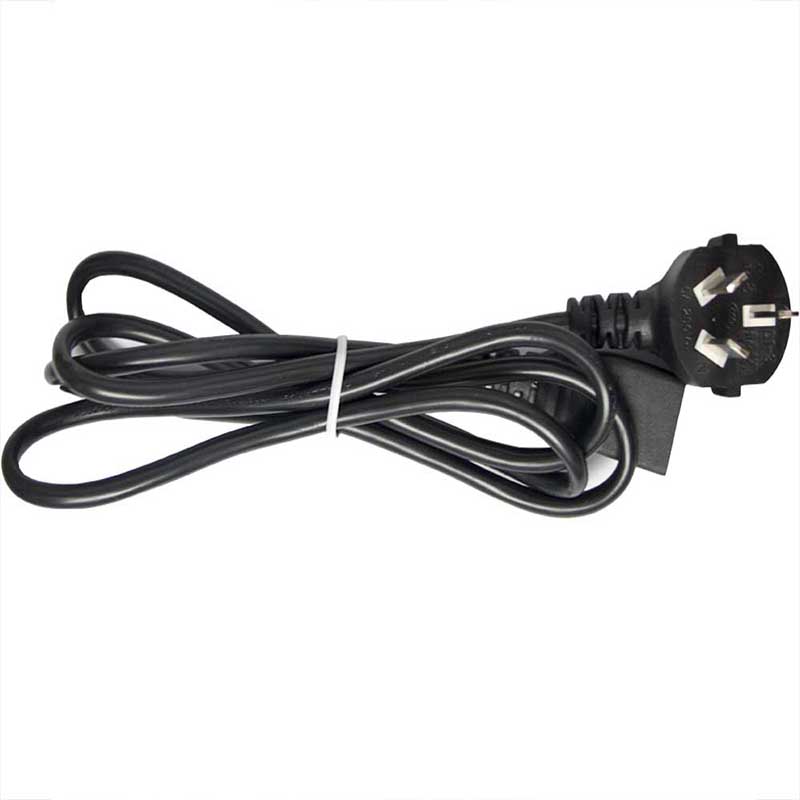

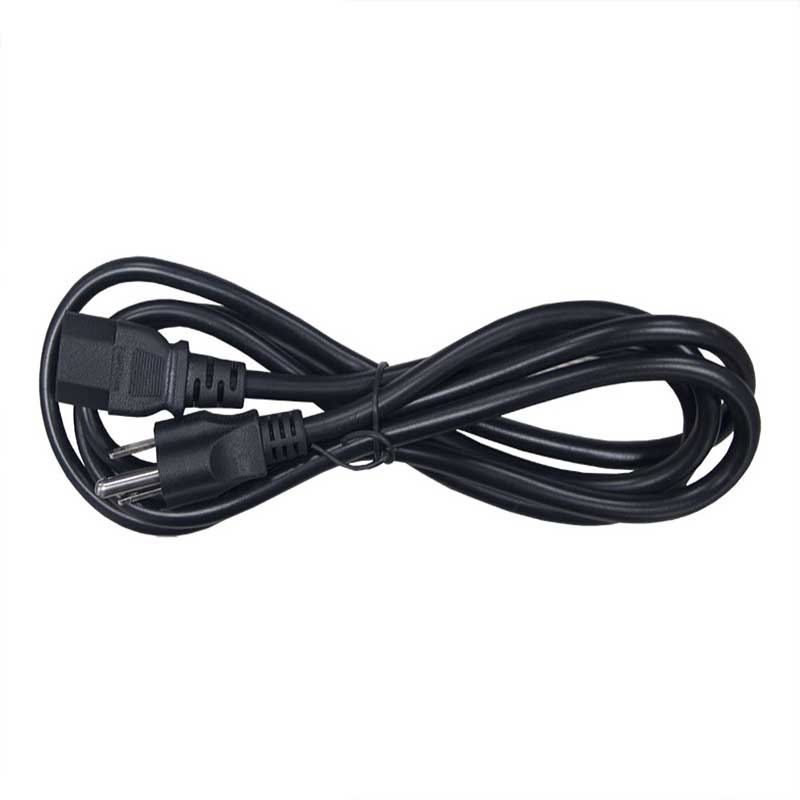

RK00001		标配	仪器标配国标电源线，可单独购买。
合格证保修卡		标配	仪器标配合格证及保修卡。
出厂校准证书		标配	仪器标配产品校准证书。
说明书	官网产品页下载	标配	仪器标配产品使用说明书。
上位机软件	官网产品页下载	选配	仪器标配上位机软件。

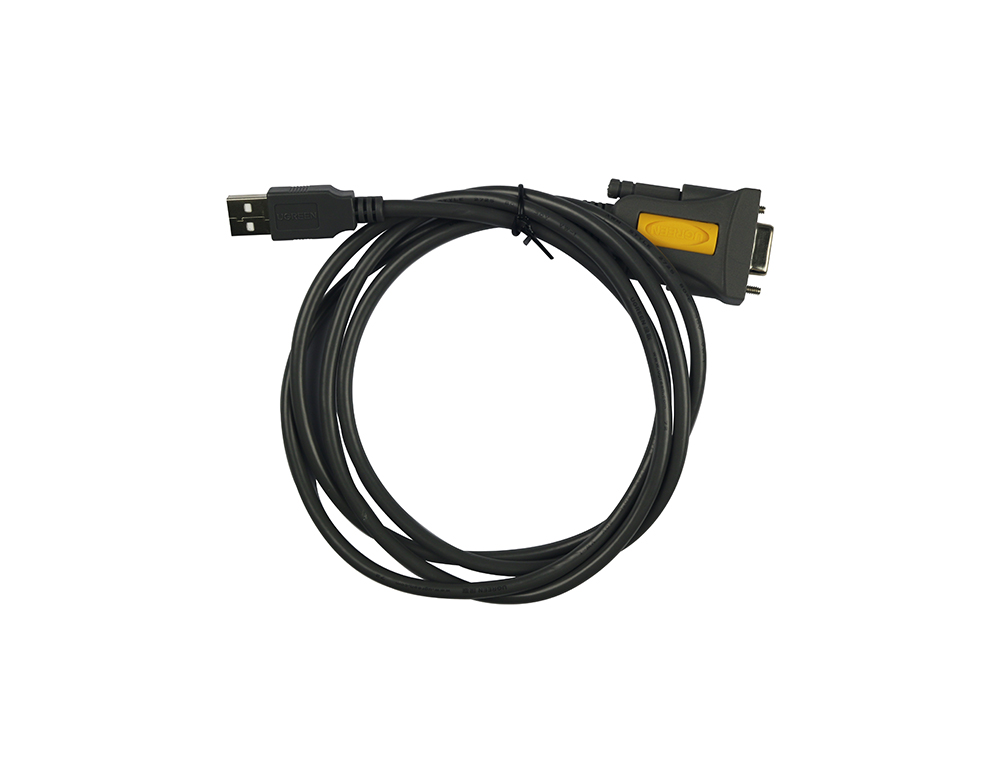

RS232转USB连接线		标配	仪器标配RS232转USB连接线。
USB转方口连接线		标配	仪器标配USB转方口连接线。
RK00031		选配	仪器选配USB转485，连接线1.5米长可单独购买。
