RK8531A/RK8531B/RK8531C/RK8531D系列直流电子负载

RK8531A:负载电压150V/负载电流300A/负载功率3200W
RK8531B:负载电压150V/负载电流240A/负载功率2400W
RK8531C:负载电压150V/负载电流240A/负载功率1600W
RK8531D:负载电压150V/负载电流150A/负载功率800W

邮件咨询产品手册

产品介绍

技术参数

操作视频

产品附件

产品图片

尺寸图

上位机软件

产品介绍

RK8531系列直流电子负载，是美瑞克电子研发设计、制造的一款高性能、高功率密度电子负载。精度高、响应快。丰富多样的测试功能，

支持动态扫频、级联并机功能，应用范围极广。体积小，却具备强大的带载能力。
该系列产品具备RS232/RS485/USB/LAN 等多种通讯接口，支持 SCPI、Modbus通讯协议，可满足用户的自主编程开发需求。

作为美瑞克的重点产品，其外观新颖、生产工艺科学严谨，高性能、高精度、高可靠性使其相比同类产品，更具性价比。

应用领域

电子产品生产线

科研机构

汽车电子

航空航天

船舶

太阳能电池

燃料电池等行业

性能特点

1.功率密度高达3.2kW/2U
2.电压范围0-600V
3.电流范围50A/800W,100A/1600W,150A/2400W,200A/3200W
4.高亮度全视角3.5寸大屏幕彩色TFT液晶显示屏，中英文菜单界面
5.500KHz同步采样,10Hz稳定解析度输出
6.定电流、定电压、定功率、定电阻四种基本操作模式
7.可编程电流上升/下降率
8.支持CV/CC源定功率/定电阻，定电阻模式CV/CC源智能侦测与匹配
9.高达50kHz动态带载模式（CCD/CRD/CPD）
10.支持30kHz高速动态变频扫描功能及最大/最小功率点捕捉（Pmax/Pmin）
11.支持负载效应测量（LoadEffect）
12.支持真实LED模拟功能
13.支持过流保护测试（OCP）及过载保护测试（OPP）
14.支持序列文件测试(SEQ)，内建波形发生器，可模拟各种带载波形，支持20
个文件，每个文件50步，支持文件链接
15.支持自动文件测试(AUTO)，支持多步测试及所有基础模式，支持20个文件，
每个文件50步，支持自启动测试
16.支持直流电源/电池内阻测量及放电量测试（DC_R/DISC）
17.支持短路（Short）模拟功能
18.支持远端补偿功能
19.支持带载电压Von、卸载电压Voff功能
20.支持短路模拟，支持功率瞬时放大
21.具有时间（Timing）测量，电压峰谷Vp+、Vp-测量
22.过载OPP、过流OCP、过压OVP、高温OT、反接RV等全方位保护功能
23.支持外部模拟编程输入与电流监视输出，且具备高压隔离能力
24.具备电气隔离的外部触发输入输出
25.支持最多同型号10台负载主从并机，最高支持并机功率32kW，满足单路输
出电源的功率扩展需要
26.支持10台负载的同步带载，满足多路输出电源的测试需要
27.无级伺服、智能风扇系统
28.标配电气隔离的RS232、RS485、LAN、USB（串口）通讯接口
29.支持标准SCPI协议和标准Modbus-RTU协议

型号		RK8531A		RK8531B		RK8531C		RK8531D
额定参数	负载电压	150V		150V		150V		150V
	负载电流	300A		240A		240A		150A
	负载功率	3200W		2400W		1600W		800W
	最低操作电压	1.5V
CV模式	量程	30V	150V	30V	150V	30V	150V	30V	150V
	分辨率	0.5mV	2.5mV	0.5mV	2.5mV	0.5mV	2.5mV	0.5mV	2.5mV
	精度	0.025%+0.025%F.S.
CC模式	量程	30A	300A	24A	240A	24A	240A	15A	150A
	分辨率	0.6mA	6mA	0.48mA	4.8mA	0.48mA	4.8mA	0.3mA	3mA
	精度	0.05%+0.05%F.S.
CR模式	量程	0.019～100Ω	0.19～500Ω	0.023～125Ω	0.23～625Ω	0.023～125Ω	0.23～625Ω	0.037～200Ω	0.37～1000Ω
	精度	Vin/Rset*(0.2%)+0.2%IF.S.
CP模式	量程	3200W		2400W		1600W		800W
	精度	0.2%+0.2% F.S.
动态模式	T1＆ T2	10us～60s
	分辨率	2us
	精度	1us+20PPM
	上升/下降斜率	0.001～0.28A/us	0.01～2.8A/us	0.001～0.21A/us	0.001～2.1A/us	0.001～0.21A/us	0.001～2.1A/us	0.001～0.14A/us	0.01～1.4A/us
电压回读	量程	30V	150V	30V	150V	30V	150V	30V	150V
	分辨率	0.5mV	2.5mV	0.5mV	2.5mV	0.5mV	2.5mV	0.5mV	2.5mV
	精度	0.025%+0.025%F.S.
电流回读	量程	30A	300A	24A	240A	24A	240A	15A	150A
	分辨率	0.6mA	6mA	0.48mA	4.8mA	0.48mA	4.8mA	0.3mA	3mA
	精度	0.05%+0.05%F.S.
保护	过压(OV)	160V
	过流(OC)	315A		252A		252A		158A
	过功率(OP)	3360W		2520W		1680W		840W
	过温(OT)	95°C
通讯接口		USB、RS232、LAN、RS485
屏幕尺寸		3.5寸
重量(KG)		20.25		18.3		16.35		14.4
随机标配附件		电源线RK00001 、LAN网线、说明书（电子版）、接线铜片护罩、RK00099插拔式端子、上位机软件（官网下载）
选配附件		RK00003 RS232转USB线、RK00006USB转方口连接线、RK00031USB转RS485 母串口线工业级

型号	图片	类型	概述
RK00099拔插式绿端子头组件		标配	仪器标配拔插式绿端子头组件，可单独购买。
RK00001电源线		标配	仪器标配国标电源线，可单独购买。
LAN网线		标配	仪器标配LAN网线，可单独购买。

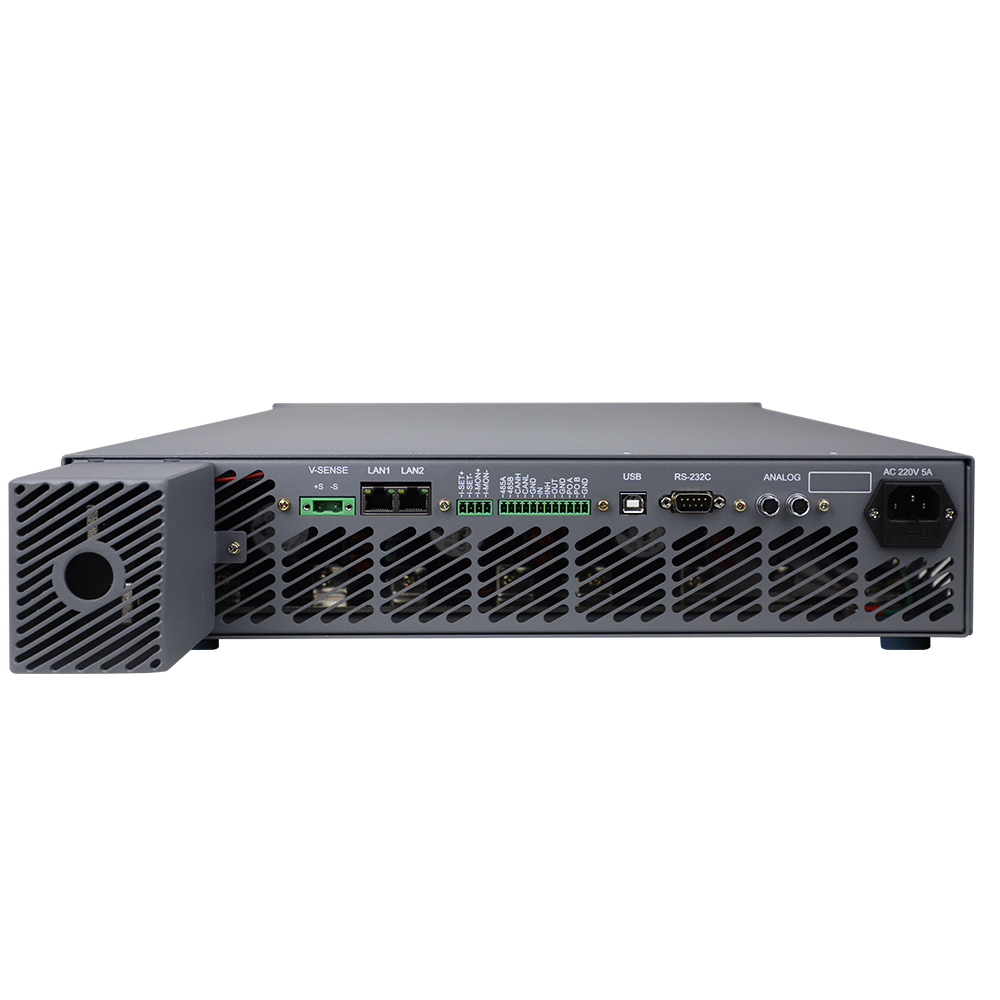

接线铜片护罩		标配	仪器标配接线铜片护罩，可单独购买。
说明书	官网产品页下载	标配	仪器标配产品使用说明书。
上位机软件	官网产品页下载	标配	仪器标配上位机软件，官网产品页下载
合格证保修卡		标配	仪器标配保修卡。
产品校验证明		标配	仪器标配产品校验证明
