RK8606-150-600/RK8606-600-420/RK8606-1200-240/RK8608-150-800/RK8608-600-560/RK8608-1200-320系列直流电子负载

RK8606-150-600：负载电压150V/负载电流600A/负载功率6000W
RK8606-600-420：负载电压600V/负载电流420A/负载功率6000W
RK8606-1200-240：负载电压1200V/负载电流240A/负载功率6000W
RK8608-150-800：负载电压150V/负载电流800A/负载功率8000W
RK8608-600-560：负载电压600V/负载电流560A/负载功率8000W
RK8608-1200-320：负载电压1200V/负载电流320A/负载功率8000W

邮件咨询产品手册

产品介绍

4/5kW机型参数

6/8kW机型参数

10/12kW机型参数

产品附件

尺寸图

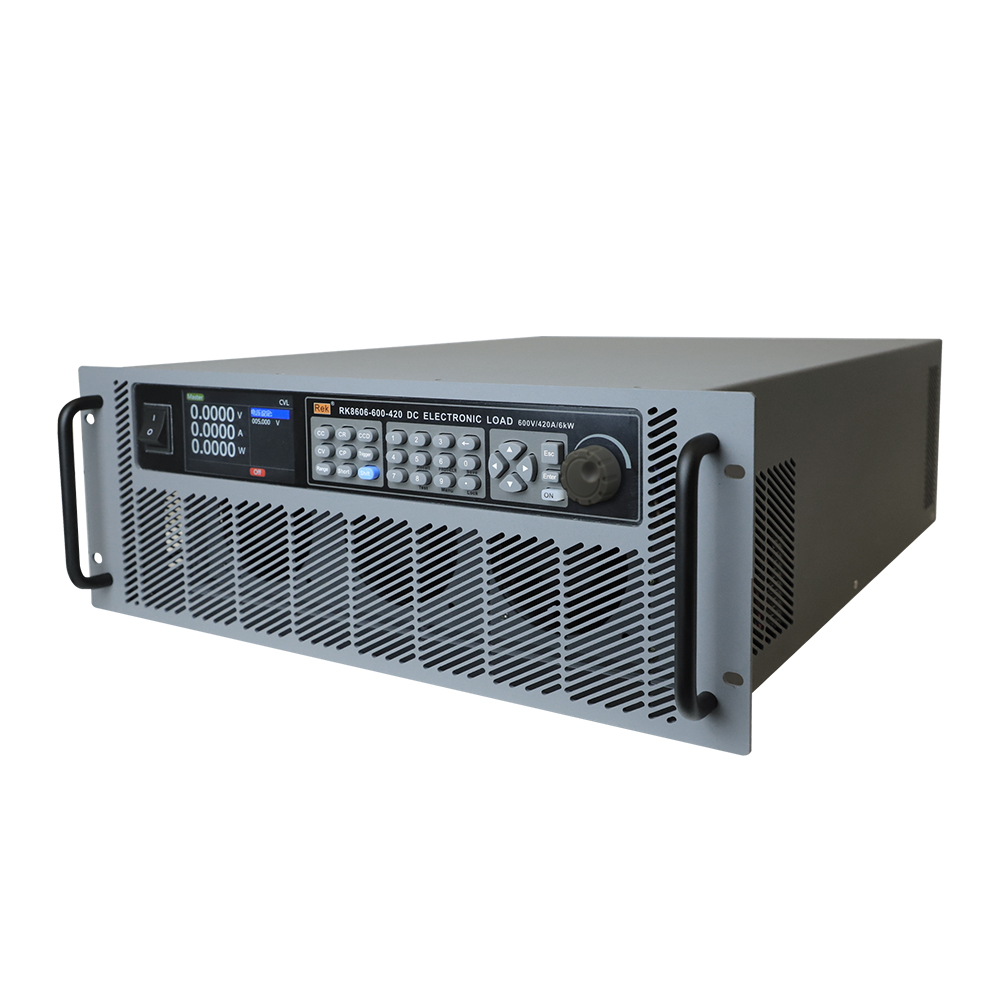

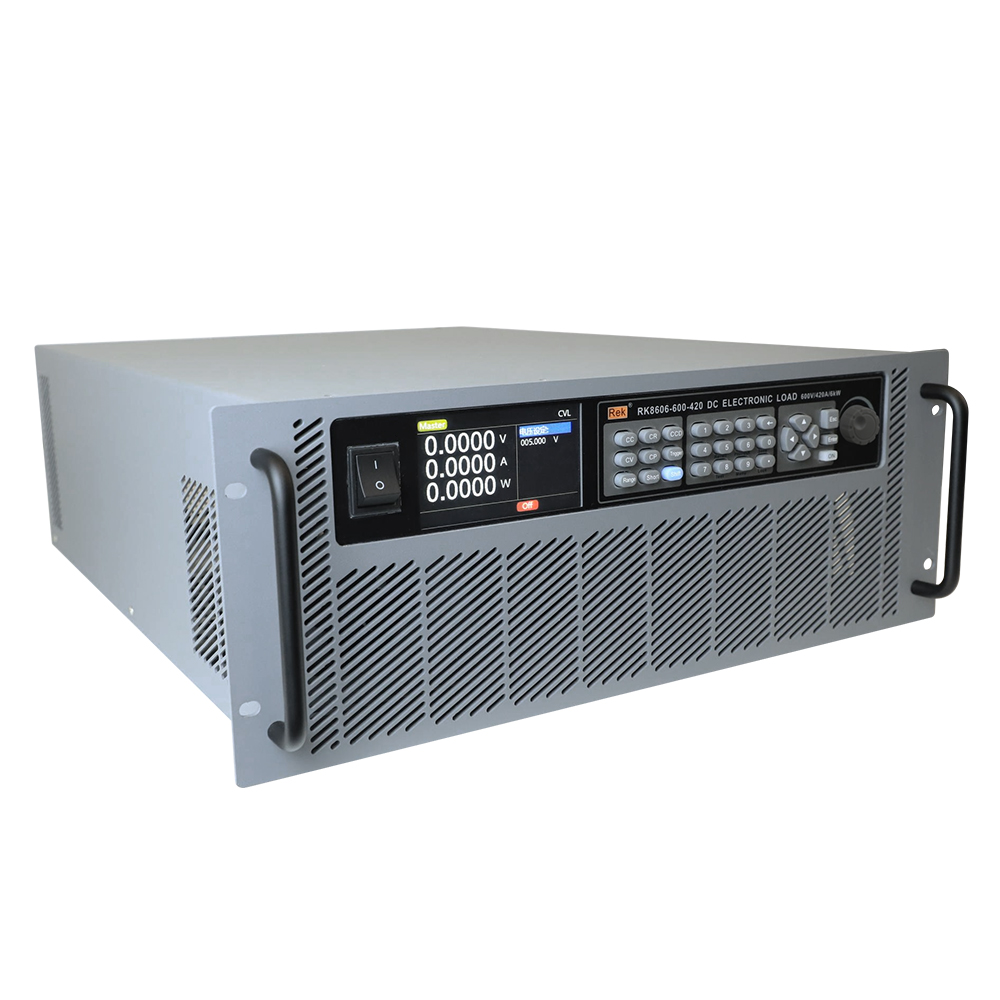

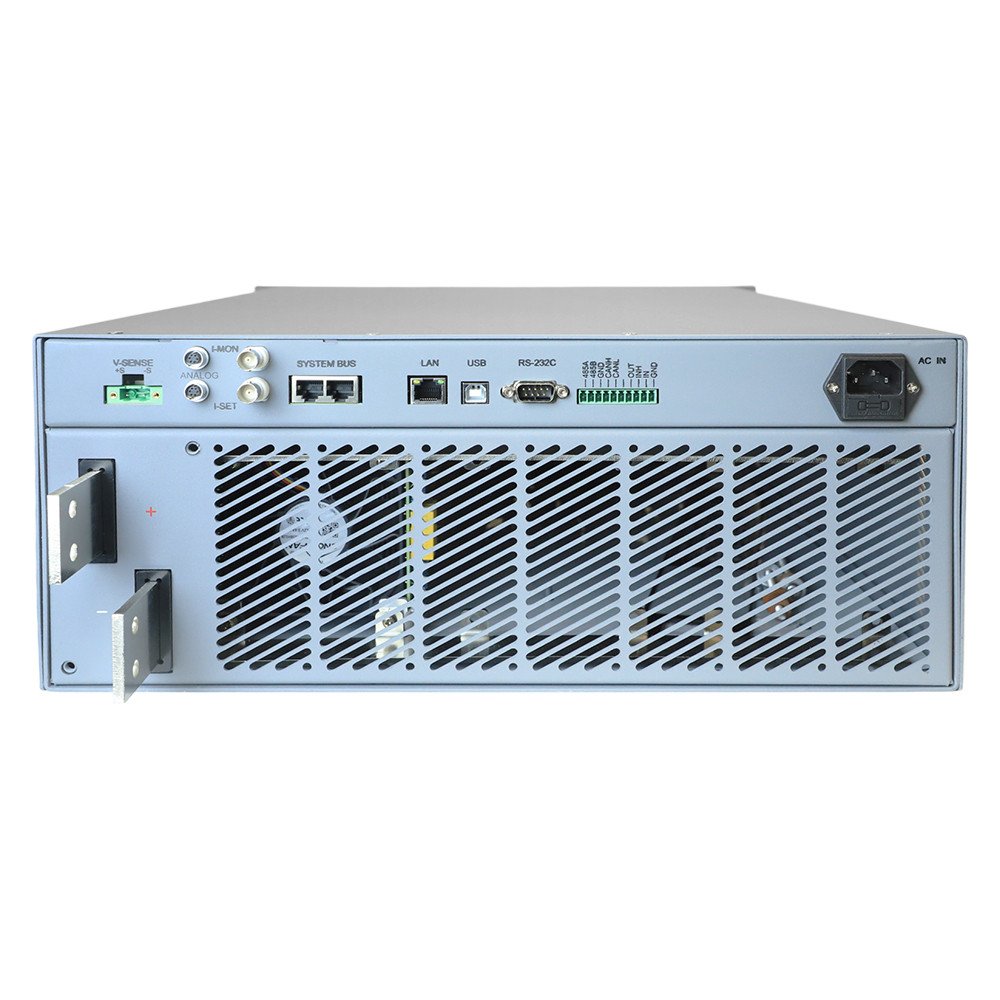

产品介绍

RK86系列直流电子负载，是美瑞克电子研发设计、制造的一款高性能、高功率密度电子负载。精度高、响应快。丰富多样的测试功能，

支持动态扫频、级联并机功能，应用范围极广。体积小，却具备强大的带载能力。
该系列产品具备RS232/RS485/USB/LAN 等多种通讯接口，支持SCPI、Modbus通讯协议，可满足用户的自主编程开发需求。

作为美瑞克的重点产品，其外观新颖、生产工艺科学严谨，高性能、高精度、高可靠性使其相比同类产品，更具性价比。

应用领域

电子产品生产线

科研机构

汽车电子

航空航天

船舶

太阳能电池

燃料电池等行业

性能特点

1.功率密度高达3.2kW/2U
2.电压范围0-600V
3.电流范围50A/800W,100A/1600W,150A/2400W,200A/3200W
4.高亮度全视角3.5寸大屏幕彩色TFT液晶显示屏，中英文菜单界面
5.500KHz同步采样,10Hz稳定解析度输出
6.定电流、定电压、定功率、定电阻四种基本操作模式
7.可编程电流上升/下降率
8.支持CV/CC源定功率/定电阻，定电阻模式CV/CC源智能侦测与匹配
9.高达50kHz动态带载模式（CCD/CRD/CPD）
10.支持30kHz高速动态变频扫描功能及最大/最小功率点捕捉（Pmax/Pmin）
11.支持负载效应测量（LoadEffect）
12.支持真实LED模拟功能
13.支持过流保护测试（OCP）及过载保护测试（OPP）
14.支持序列文件测试(SEQ)，内建波形发生器，可模拟各种带载波形，支持20
个文件，每个文件50步，支持文件链接
15.支持自动文件测试(AUTO)，支持多步测试及所有基础模式，支持20个文件，
每个文件50步，支持自启动测试
16.支持直流电源/电池内阻测量及放电量测试（DC_R/DISC）
17.支持短路（Short）模拟功能
18.支持远端补偿功能
19.支持带载电压Von、卸载电压Voff功能
20.支持短路模拟，支持功率瞬时放大
21.具有时间（Timing）测量，电压峰谷Vp+、Vp-测量
22.过载OPP、过流OCP、过压OVP、高温OT、反接RV等全方位保护功能
23.支持外部模拟编程输入与电流监视输出，且具备高压隔离能力
24.具备电气隔离的外部触发输入输出
25.支持最多同型号10台负载主从并机，最高支持并机功率32kW，满足单路输
出电源的功率扩展需要
26.支持10台负载的同步带载，满足多路输出电源的测试需要
27.无级伺服、智能风扇系统
28.标配电气隔离的RS232、RS485、LAN、USB（串口）通讯接口
29.支持标准SCPI协议和标准Modbus-RTU协议

30.支持时间（Timing）测量，电压峰峰值（Vpk）测量

4kW系列

型号		RK8604-150-400		RK8604-600-280		RK8604-1200-160
额定参数	负载电压	150V		600V		1200V
	负载电流	400A		280A		160A
	负载功率	4000W		4000W		4000W
	最低操作电压	1.5V/400A		14V/280A		20V/160A
CV模式	量程	30V	150V	120V	600V	240V	1200V
	分辨率	0.5mV	2.5mV	2mV	10mV	4mV	20mV
	精度	0.025%+0.025%F.S.
CC模式	量程	40A	400A	28A	280A	16A	160A
	分辨率	0.7mA	7mA	0.5mA	5mA	0.3mA	3mA
	精度	0.05%+0.05%F.S.
CR模式	量程	0.009Ω ～ 50Ω	0.09Ω ～ 250Ω	0.053Ω ～ 286Ω	0.53Ω ～ 1429Ω	0.186Ω ～ 1000Ω	1.86Ω ～ 5000Ω
	精度	Vin/Rset*(0.2%)+0.2%IF.S.
CP模式	量程	0 ～ 4000W
	精度	0.2%+0.2% F.S.
动态模式	T1＆ T2	10us～60s
	分辨率	2us
	精度	1us+20PPM
	上升/下降斜率	0.0001~0.4A/us	0.001~4A/us	0.0001~0.28A/us	0.001~2.8A/us	0.0001~0.16A/us	0.001~1.6A/us
电压回读	量程	30V	150V	120V	600V	240V	1200V
	分辨率	0.5mV	2.5mV	2mV	10mV	4mV	20mV
	精度	0.025%+0.025%F.S.
电流回读	量程	40A	400A	28A	280A	16A	160A
	分辨率	0.7mA	7mA	0.5mA	5mA	0.3mA	3mA
	精度	0.05%+0.05%F.S.
保护	过压(OV)	158V		630V		1260V
	过流(OC)	420A		294A		168A
	过功率(OP)	4200W		4200W		4200W
	过温(OT)	95°C		95°C		95°C
通讯接口		LAN/RS232/RS485/USB
通讯协议		Modbus-RTU ，SCPI
屏幕尺寸		4.3寸
外形体积 (W × D × H)		482mm×650mm×177mm
重量(KG)
标配附件		RK00004电源线、RK00097六类网格跳线、接线铜片护罩、插拔式端子、组合螺丝、合格证、出厂校准证书
选配附件		RK00003 RS232转USB线、RK00006 USB转方口连接线、RK00031 USB转RS485 母串口线工业级

5kW系列

型号		RK8605-150-500		RK8605-600-350		RK8605-1200-200
额定参数	负载电压	150V		600V		1200V
	负载电流	500A		350A		200A
	负载功率	4000W		4000W		4000W
	最低操作电压	1.5V/500A		14V/350A		20V/200A
CV模式	量程	30V	150V	120V	600V	240V	1200V
	分辨率	0.5mV	2.5mV	2mV	10mV	4mV	20mV
	精度	0.025%+0.025%F.S.
CC模式	量程	50A	500A	35A	350A	20A	200A
	分辨率	0.8mA	8mA	0.6mA	6mA	0.4mA	4mA
	精度	0.05%+0.05%F.S.
CR模式	量程	0.009Ω ～ 50Ω	0.09Ω ～ 250Ω	0.053Ω ～ 286Ω	0.53Ω ～ 1429Ω	0.186Ω ～ 1000Ω	1.86Ω ～ 5000Ω
	精度	Vin/Rset*(0.2%)+0.2%IF.S.
CP模式	量程	0 ～ 4000W
	精度	0.2%+0.2% F.S.
动态模式	T1＆ T2	10us～60s
	分辨率	2us
	精度	1us+20PPM
	上升/下降斜率	0.0001~0.5A/us	0.001~5A/us	0.0001~0.35A/us	0.001~3.5A/us	0.0001~0.2A/us	0.001~2A/us
电压回读	量程	30V	150V	120V	600V	240V	1200V
	分辨率	0.5mV	2.5mV	2mV	10mV	4mV	20mV
	精度	0.025%+0.025%F.S.
电流回读	量程	50A	500A	35A	350A	20A	200A
	分辨率	0.8mA	8mA	0.6mA	6mA	0.4mA	4mA
	精度	0.05%+0.05%F.S.
保护	过压(OV)	158V		630V		1260V
	过流(OC)	525A		368A		210A
	过功率(OP)	5250W		5250W		5250W
	过温(OT)	95°C		95°C		95°C
通讯接口		LAN/RS232/RS485/USB
通讯协议		Modbus-RTU，SCPI
屏幕尺寸		4.3寸
外形体积 (W × D × H)		482mm×650mm×177mm
重量(KG)		约37.5
标配附件		RK00004电源线、RK00097六类网格跳线、接线铜片护罩、插拔式端子、组合螺丝、合格证、出厂校准证书
选配附件		RK00003 RS232转USB线、RK00006 USB转方口连接线、RK00031 USB转RS485 母串口线工业级

6kW系列

型号		RK8606-150-600		RK8606-600-420		RK8606-1200-240
额定参数	负载电压	150V		600V		1200V
	负载电流	600A		420A		240A
	负载功率	6000W		6000W		6000W
	最低操作电压	1.5V/600A		14V/420A		20V/240A
CV模式	量程	30V	150V	120V	600V	240V	1200V
	分辨率	0.5mV	2.5mV	2mV	10mV	4mV	20mV
	精度	0.025%+0.025%F.S.
CC模式	量程	60A	600A	42A	420A	24A	240A
	分辨率	1mA	10mA	0.7mA	7mA	0.4mA	4mA
	精度	0.05%+0.05%F.S.
CR模式	量程	0.009Ω ～ 50Ω	0.09Ω ～ 250Ω	0.053Ω ～ 286Ω	0.53Ω ～ 1429Ω	0.186Ω ～ 1000Ω	1.86Ω ～ 5000Ω
	精度	Vin/Rset*(0.2%)+0.2%IF.S.
CP模式	量程	0 ～ 6000W
	精度	0.2%+0.2% F.S.
动态模式	T1＆ T2	10us～60s
	分辨率	2us
	精度	1us+20PPM
	上升/下降斜率	0.0001~0.6A/us	0.001~6A/us	0.0001~0.4A/us	0.001~4A/us	0.0001~0.24A/us	0.001~2.4A/us
电压回读	量程	30V	150V	120V	600V	240V	1200V
	分辨率	0.5mV	2.5mV	2mV	10mV	4mV	20mV
	精度	0.025%+0.025%F.S.
电流回读	量程	60A	600A	42A	420A	24A	240A
	分辨率	1mA	10mA	0.7mA	7mA	0.4mA	4mA
	精度	0.05%+0.05%F.S.
保护	过压(OV)	158V		630V		1260V
	过流(OC)	630A		441A		252A
	过功率(OP)	6300W		6300W		6300W
	过温(OT)	95°C		95°C		95°C
通讯接口		LAN/RS232/RS485/USB
通讯协议		Modbus-RTU ，SCPI
屏幕尺寸		4.3寸
外形体积 (W × D × H)		482mm×650mm×177mm
重量(KG)		约38
标配附件		RK00004电源线、RK00097六类网格跳线、接线铜片护罩、插拔式端子、组合螺丝、合格证、出厂校准证书、上位机软件（官网下载）
选配附件		RK00003 RS232转USB线、RK00006 USB转方口连接线、RK00031 USB转RS485 母串口线工业级

8kW系列

型号		RK8608-150-800		RK8608-600-560		RK8608-1200-320
额定参数	负载电压	150V		600V		1200V
	负载电流	800A		560A		320A
	负载功率	8000W		8000W		8000W
	最低操作电压	1.5V/800A		14V/560A		20V/320A
CV模式	量程	30V	150V	120V	600V	240V	1200V
	分辨率	0.5mV	2.5mV	2mV	10mV	4mV	20mV
	精度	0.025%+0.025%F.S.
CC模式	量程	80A	800A	56A	560A	32A	320A
	分辨率	1.5mA	15mA	1mA	10mA	0.5mA	5mA
	精度	0.05%+0.05%F.S.
CR模式	量程	0.007Ω ～ 38Ω	0.07Ω ～ 188Ω	0.04Ω ～ 214Ω	0.4Ω ～ 1071Ω	0.139Ω ～ 750Ω	1.39Ω ～ 3750Ω
	精度	Vin/Rset*(0.2%)+0.2%IF.S.
CP模式	量程	0 ～ 8000W
	精度	0.2%+0.2% F.S.
动态模式	T1＆ T2	10us～60s
	分辨率	2us
	精度	1us+20PPM
	上升/下降斜率	0.0001~0.8A/us	0.001~8A/us	0.0001~0.5A/us	0.001~5A/us	0.0001~0.32A/us	0.001~3.2A/us
电压回读	量程	30V	150V	120V	600V	240V	1200V
	分辨率	0.5mV	2.5mV	2mV	10mV	4mV	20mV
	精度	0.025%+0.025%F.S.
电流回读	量程	80A	800A	56A	560A	32A	320A
	分辨率	1.5mA	15mA	1mA	10mA	0.5mA	5mA
	精度	0.05%+0.05%F.S.
保护	过压(OV)	158V		630V		1260V
	过流(OC)	840A		588A		336A
	过功率(OP)	8400W		8400W		8400W
	过温(OT)	95°C		95°C		95°C
通讯接口		LAN/RS232/RS485/USB
通讯协议		Modbus-RTU，SCPI
屏幕尺寸		4.3寸
外形体积 (W × D × H)		482mm×650mm×310mm
重量(KG)
标配附件		RK00004电源线、RK00097六类网格跳线、接线铜片护罩、插拔式端子、组合螺丝、合格证、出厂校准证书、上位机软件（官网下载）
选配附件		RK00003 RS232转USB线、RK00006 USB转方口连接线、RK00031 USB转RS485 母串口线工业级

10kW系列

型号		RK8610-150-1000		RK8610-600-700		RK8610-1200-400
额定参数	负载电压	150V		600V		1200V
	负载电流	1000A		700A		400A
	负载功率	10000W		10000W		10000W
	最低操作电压	1.5V/1000A		14V/700A		20V/400A
CV模式	量程	30V	150V	120V	600V	240V	1200V
	分辨率	0.5mV	2.5mV	2mV	10mV	4mV	20mV
	精度	0.025%+0.025%F.S.
CC模式	量程	100A	1000A	70A	700A	40A	400A
	分辨率	1.6mA	16mA	1.2mA	12mA	0.7mA	7mA
	精度	0.05%+0.05%F.S.
CR模式	量程	0.006Ω ～ 30Ω	0.06Ω ～ 150Ω	0.032Ω ～ 171Ω	0.32Ω ～ 857Ω	0.112Ω ～ 600Ω	1.12Ω ～ 3000Ω
	精度	Vin/Rset*(0.2%)+0.2%IF.S.
CP模式	量程	0 ～ 10000W
	精度	0.2%+0.2% F.S.
动态模式	T1＆ T2	10us～60s
	分辨率	2us
	精度	1us+20PPM
	上升/下降斜率	0.001~1A/us	0.01~10A/us	0.0001~0.65A/us	0.001~6.5A/us	0.0001~0.4A/us	0.001~4A/us
电压回读	量程	30V	150V	120V	600V	240V	1200V
	分辨率	0.5mV	2.5mV	2mV	10mV	4mV	20mV
	精度	0.025%+0.025%F.S.
电流回读	量程	100A	1000A	70A	700A	40A	400A
	分辨率	1.6mA	16mA	1.2mA	12mA	0.7mA	7mA
	精度	0.05%+0.05%F.S.
保护	过压(OV)	158V		630V		1260V
	过流(OC)	1050A		735A		420A
	过功率(OP)	10500W		10500W		10500W
	过温(OT)	95°C		95°C		95°C
通讯接口		LAN/RS232/RS485/USB
通讯协议		Modbus-RTU ，SCPI
屏幕尺寸		4.3寸
外形体积 (W × D × H)		482mm×650mm×310mm
重量(KG)
标配附件		RK00004电源线、RK00097六类网格跳线、接线铜片护罩、插拔式端子、组合螺丝、合格证、出厂校准证书、上位机软件（官网下载）
选配附件		RK00003 RS232转USB线、RK00006 USB转方口连接线、RK00031 USB转RS485 母串口线工业级

12kW系列

型号		RK8612-150-1200		RK8612-600-840		RK8612-1200-480
额定参数	负载电压	150V		600V		1200V
	负载电流	1200A		840A		480A
	负载功率	12000W		12000W		12000W
	最低操作电压	1.5V/1200A		14V/840A		20V/480A
CV模式	量程	30V	150V	120V	600V	240V	1200V
	分辨率	0.5mV	2.5mV	2mV	10mV	4mV	20mV
	精度	0.025%+0.025%F.S.
CC模式	量程	120A	1200A	84A	840A	48A	480A
	分辨率	2mA	20mA	1.4mA	14mA	0.8mA	8mA
	精度	0.05%+0.05%F.S.
CR模式	量程	0.005Ω ～ 25Ω	0.05Ω ～ 125Ω	0.027Ω ～ 143Ω	0.27Ω ～ 714Ω	0.093Ω ～ 500Ω	0.93Ω ～ 2500Ω
	精度	Vin/Rset*(0.2%)+0.2%IF.S.
CP模式	量程	0 ～ 12000W
	精度	0.2%+0.2% F.S.
动态模式	T1＆ T2	10us～60s
	分辨率	2us
	精度	1us+20PPM
	上升/下降斜率	0.001~1.2A/us	0.01~12A/us	0.0001~0.8A/us	0.001~8A/us	0.0001~0.48A/us	0.001~4.8A/us
电压回读	量程	30V	150V	120V	600V	240V	1200V
	分辨率	0.5mV	2.5mV	2mV	10mV	4mV	20mV
	精度	0.025%+0.025%F.S.
电流回读	量程	120A	1200A	84A	840A	48A	480A
	分辨率	2mA	20mA	1.4mA	14mA	0.8mA	8mA
	精度	0.05%+0.05%F.S.
保护	过压(OV)	158V		630V		1260V
	过流(OC)	1260A		882A		504A
	过功率(OP)	12600W		12600W		12600W
	过温(OT)	95°C		95°C		95°C
通讯接口		LAN/RS232/RS485/USB
通讯协议		Modbus-RTU ，SCPI
屏幕尺寸		4.3寸
外形体积 (W × D × H)		482mm×650mm×310mm
重量(KG)
标配附件		RK00004电源线、RK00097六类网格跳线、接线铜片护罩、插拔式端子、组合螺丝、合格证、出厂校准证书、上位机软件（官网下载）
选配附件		RK00003 RS232转USB线、RK00006 USB转方口连接线、RK00031 USB转RS485 母串口线工业级

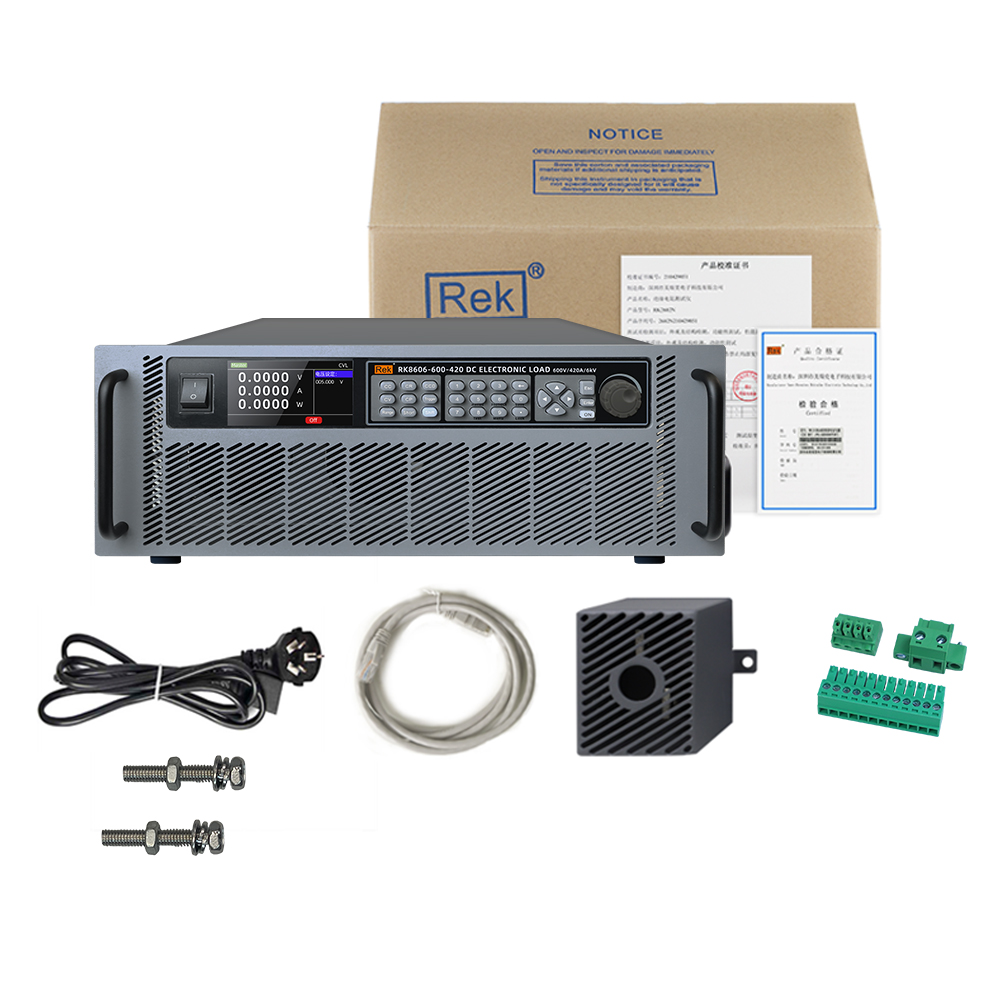

型号	图片	类型	概述
RK00099拔插式绿端子头组件		标配	仪器标配拔插式绿端子头组件，可单独购买。
RK00001电源线		标配	仪器标配国标电源线，可单独购买。
LAN网线		标配	仪器标配LAN网线，可单独购买。
接线铜片护罩		标配	仪器标配接线铜片护罩，可单独购买。
组合螺丝		标配	仪器标配组合螺丝。
说明书	官网产品页下载	标配	仪器标配产品使用说明书。
上位机软件	官网产品页下载	标配	仪器标配上位机软件，官网产品页下载
合格证保修卡		标配	仪器标配保修卡。
产品校验证明		标配	仪器标配产品校验证明

香港六宝典免费资料大全

4/5/6kW机型号三视尺寸图

香港六宝典免费资料大全

8/10/12kW机型号三视尺寸图
