RK8604-600-280：负载电压600V/负载电流280A/负载功率4000W
RK8604-1200-160：负载电压1200V/负载电流160A/负载功率4000W
RK8605-150-500：负载电压150V/负载电流500A/负载功率4000W
RK8605-600-350：负载电压600V/负载电流350A/负载功率4000W
RK8605-1200-200：负载电压1200V/负载电流200A/负载功率4000W

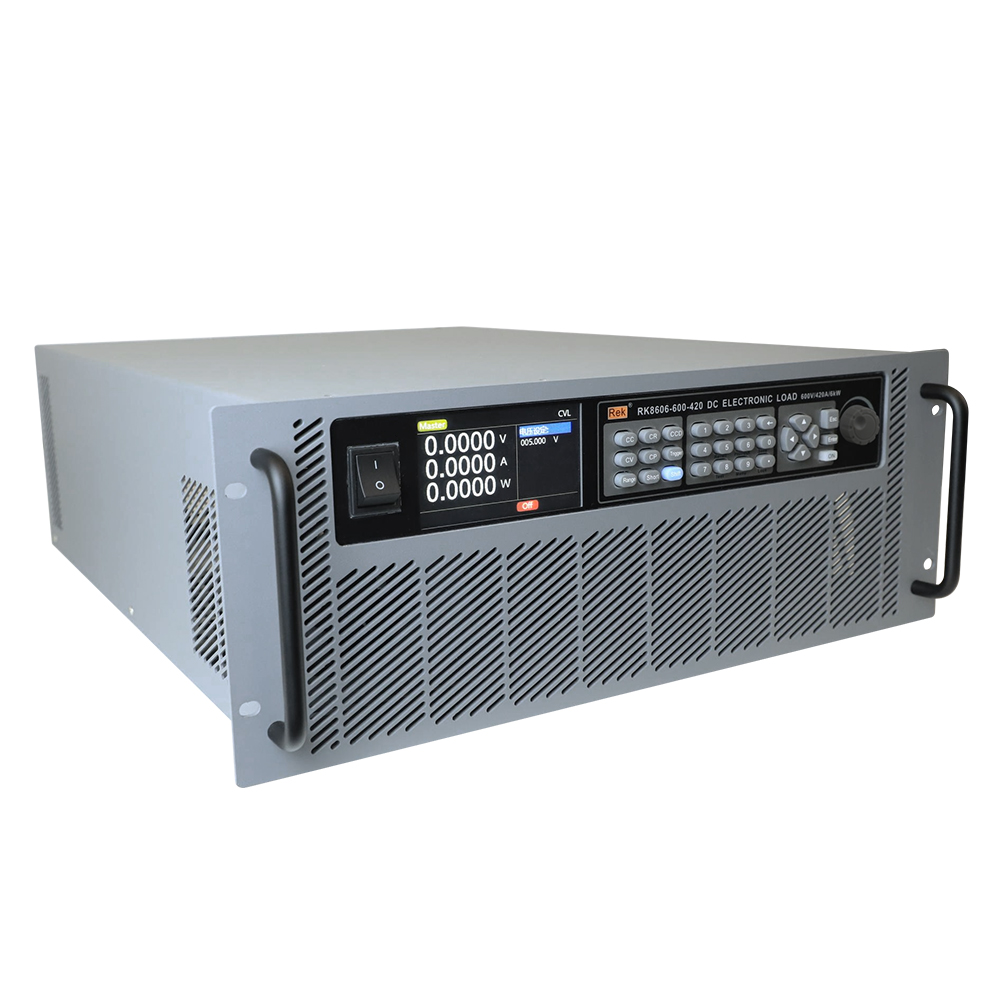

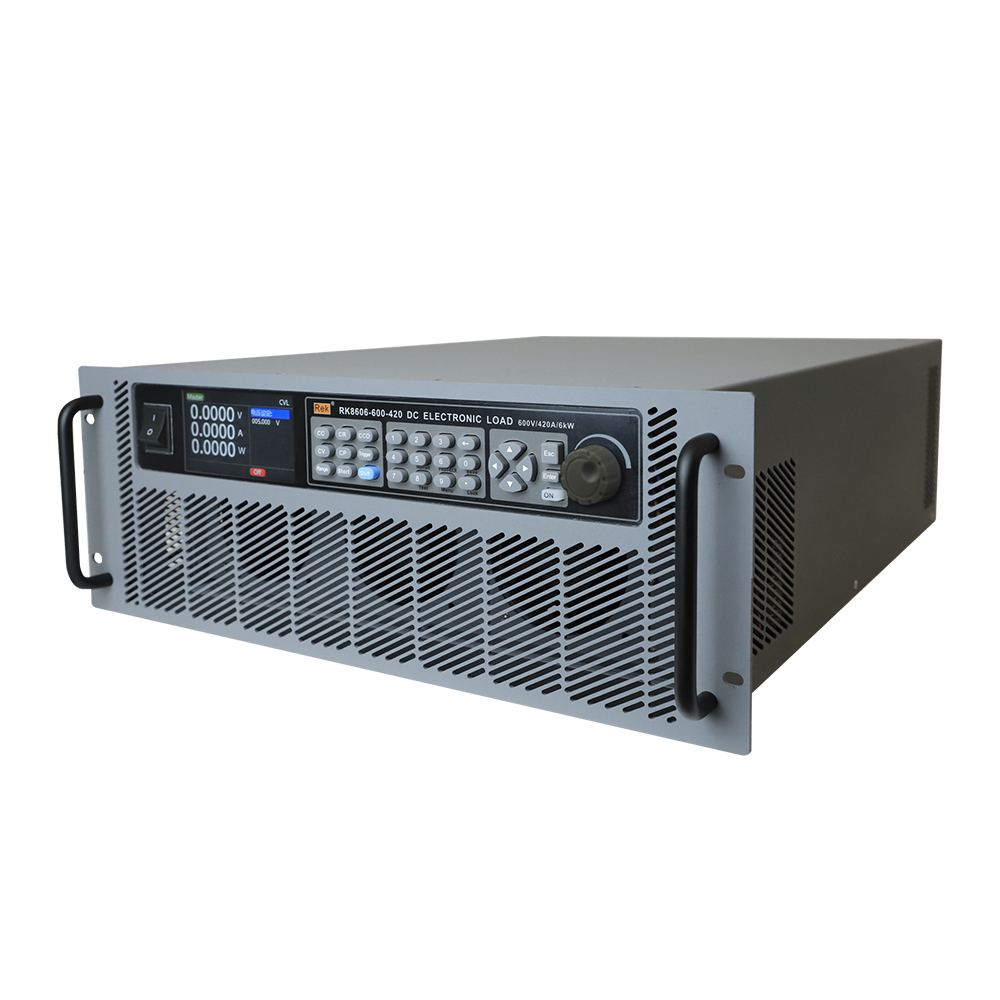

产品介绍
RK86系列直流电子负载，是美瑞克电子研发设计、制造的一款高性能、高功率密度电子负载。精度高、响应快。丰富多样的测试功能，
支持动态扫频、级联并机功能，应用范围极广。 体积小，却具备强大的带载能力。
该系列产品具备RS232/RS485/USB/LAN 等多种通讯接口，支持SCPI、Modbus通讯协议，可满足用户的自主编程开发需求。
作为美瑞克的重点产品，其外观新颖、生产工艺科学严谨，高性能、高精度、高可靠性使其相比同类产品，更具性价比。
应用领域
科研机构
汽车电子
航空航天
船舶
太阳能电池
燃料电池等行业
1.功率密度高达3.2kW/2U
2.电压范围0-600V
3.电流范围50A/800W,100A/1600W,150A/2400W,200A/3200W
4.高亮度全视角3.5寸大屏幕彩色TFT液晶显示屏，中英文菜单界面
5.500KHz同步采样,10Hz稳定解析度输出
6.定电流、定电压、定功率、定电阻四种基本操作模式
7.可编程电流上升/下降率
8.支持CV/CC源定功率/定电阻，定电阻模式CV/CC源智能侦测与匹配
9.高达50kHz动态带载模式（CCD/CRD/CPD）
10.支持30kHz高速动态变频扫描功能及最大/最小功率点捕捉（Pmax/Pmin）
11.支持负载效应测量（LoadEffect）
12.支持真实LED模拟功能
13.支持过流保护测试（OCP）及过载保护测试（OPP）
14.支持序列文件测试(SEQ)，内建波形发生器，可模拟各种带载波形，支持20
个文件，每个文件50步，支持文件链接
15.支持自动文件测试(AUTO)，支持多步测试及所有基础模式，支持20个文件，
每个文件50步，支持自启动测试
16.支持直流电源/电池内阻测量及放电量测试（DC_R/DISC）
17.支持短路（Short）模拟功能
18.支持远端补偿功能
19.支持带载电压Von、卸载电压Voff功能
20.支持短路模拟，支持功率瞬时放大
21.具有时间（Timing）测量，电压峰谷Vp+、Vp-测量
22.过载OPP、过流OCP、过压OVP、高温OT、反接RV等全方位保护功能
23.支持外部模拟编程输入与电流监视输出，且具备高压隔离能力
24.具备电气隔离的外部触发输入输出
25.支持最多同型号10台负载主从并机，最高支持并机功率32kW，满足单路输
出电源的功率扩展需要
26.支持10台负载的同步带载，满足多路输出电源的测试需要
27.无级伺服、智能风扇系统

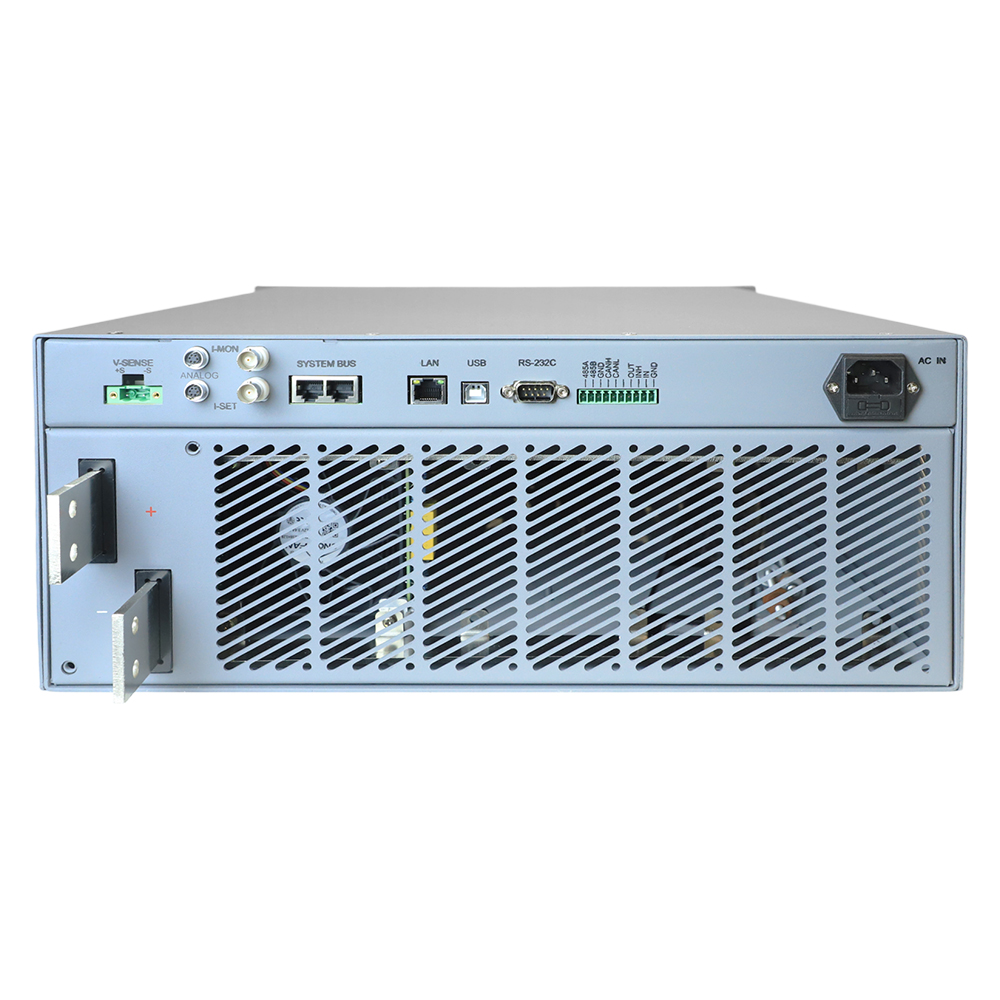

28.标配电气隔离的RS232、RS485、LAN、USB（串口）通讯接口
29.支持标准SCPI协议和标准Modbus-RTU协议
30.支持时间（Timing）测量，电压峰峰值（Vpk）测量
4kW系列
|
型号 |
RK8604-150-400 |
RK8604-600-280 |
RK8604-1200-160 |
||||
|
额定参数 |
负载电压 |
150V |
600V |
1200V |
|||
|
负载电流 |
400A |
280A |
160A |
||||
|
负载功率 |
4000W |
4000W |
4000W |
||||
|
最低操作电压 |
1.5V/400A |
14V/280A |
20V/160A |
||||
|
CV模式 |
量程 |
30V |
150V |
120V |
600V |
240V |
1200V |
|
分辨率 |
0.5mV |
2.5mV |
2mV |
10mV |
4mV |
20mV |
|
|
精度 |
0.025%+0.025%F.S. |
||||||
|
CC模式 |
量程 |
40A |
400A |
28A |
280A |
16A |
160A |
|
分辨率 |
0.7mA |
7mA |
0.5mA |
5mA |
0.3mA |
3mA |
|
|
精度 |
0.05%+0.05%F.S. |
||||||
|
CR模式 |
量程 |
0.009Ω ～ 50Ω |
0.09Ω ～ 250Ω |
0.053Ω ～ 286Ω |
0.53Ω ～ 1429Ω |
0.186Ω ～ 1000Ω |
1.86Ω ～ 5000Ω |
|
精度 |
Vin/Rset*(0.2%)+0.2%IF.S. |
||||||
|
CP模式 |
量程 |
0 ～ 4000W |
|||||
|
精度 |
0.2%+0.2% F.S. |
||||||
|
动态模式 |
T1＆ T2 |
10us～60s |
|||||
|
分辨率 |
2us |
||||||
|
精度 |
1us+20PPM |
||||||
|
上升/下降斜率 |
0.0001~0.4A/us |
0.001~4A/us |
0.0001~0.28A/us |
0.001~2.8A/us |
0.0001~0.16A/us |
0.001~1.6A/us |
|
|
电压回读 |
量程 |
30V |
150V |
120V |
600V |
240V |
1200V |
|
分辨率 |
0.5mV |
2.5mV |
2mV |
10mV |
4mV |
20mV |
|
|
精度 |
0.025%+0.025%F.S. |
||||||
|
电流回读 |
量程 |
40A |
400A |
28A |
280A |
16A |
160A |
|
分辨率 |
0.7mA |
7mA |
0.5mA |
5mA |
0.3mA |
3mA |
|
|
精度 |
0.05%+0.05%F.S. |
||||||
|
保护 |
过压(OV) |
158V |
630V |
1260V |
|||
|
过流(OC) |
420A |
294A |
168A |
||||
|
过功率(OP) |
4200W |
4200W |
4200W |
||||
|
过温(OT) |
95°C |
95°C |
95°C |
||||
|
通讯接口 |
LAN/RS232/RS485/USB |
||||||
|
通讯协议 |
Modbus-RTU ，SCPI |
||||||
|
屏幕尺寸 |
4.3寸 |
||||||
|

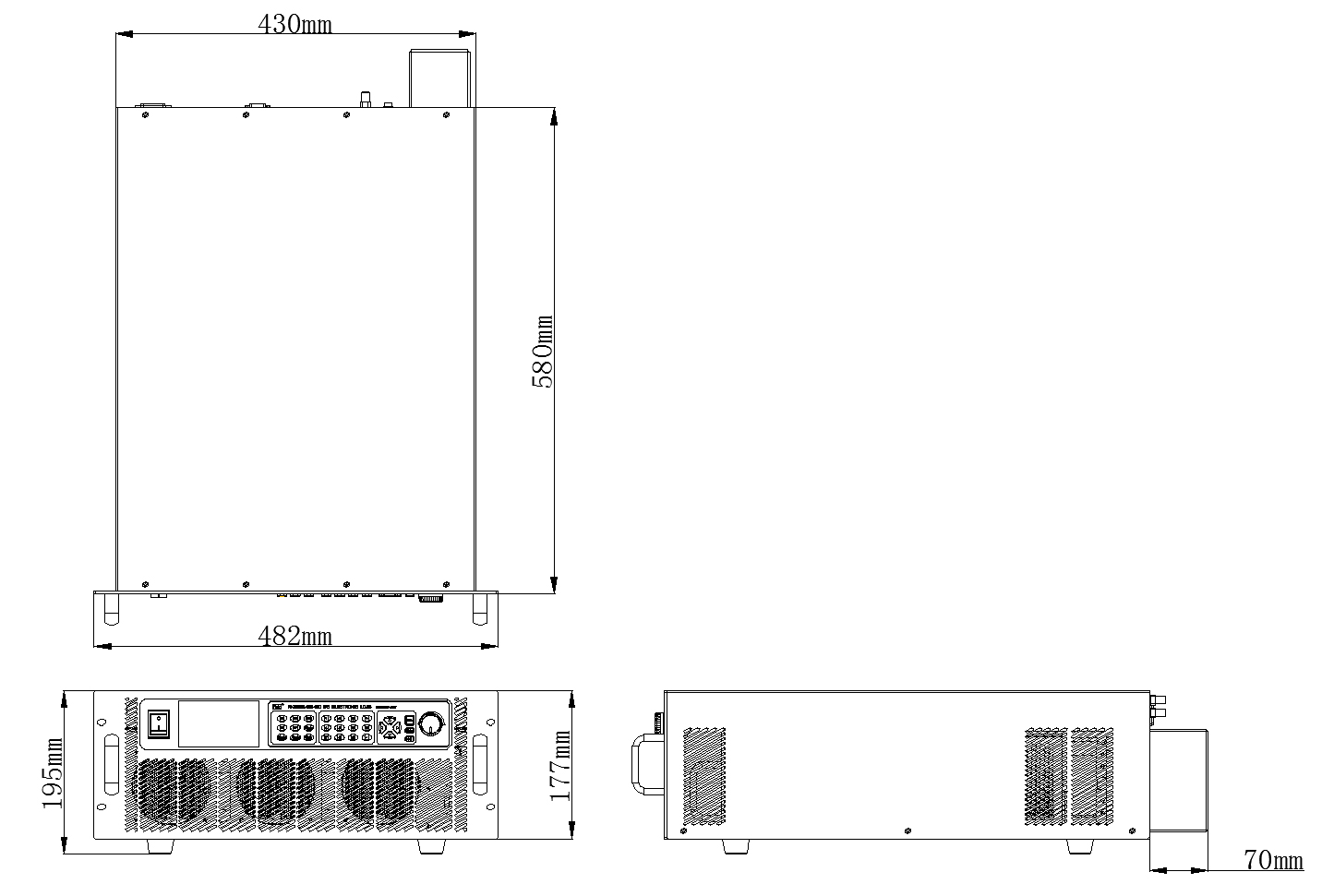

外形体积 (W × D × H) |
482mm×650mm×177mm |
||||||
|
重量(KG) |
|
|
|
||||
|

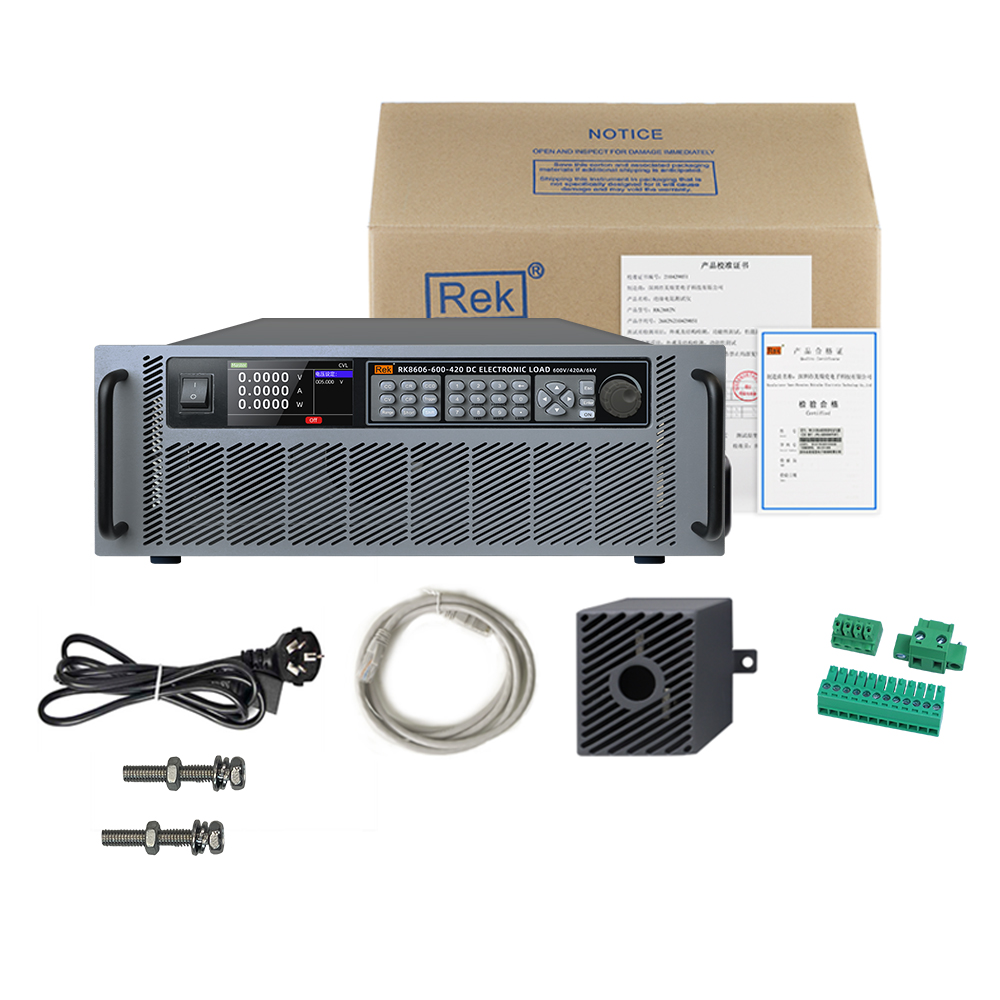

标配附件 |
RK00004电源线、RK00097六类网格跳线、接线铜片护罩、插拔式端子、组合螺丝、合格证、出厂校准证书 |
||||||
|
选配附件 |
RK00003 RS232转USB线、RK00006 USB转方口连接线、RK00031 USB转RS485 母串口线工业级 |
||||||
5kW系列
|
型号 |
RK8605-150-500 |
RK8605-600-350 |
RK8605-1200-200 |
||||
|
额定参数 |
负载电压 |
150V |
600V |
1200V |
|||
|
负载电流 |
500A |
350A |
200A |
||||
|
负载功率 |
4000W |
4000W |
4000W |
||||
|
最低操作电压 |
1.5V/500A |
14V/350A |
20V/200A |
||||
|
CV模式 |
量程 |
30V |
150V |
120V |
600V |
240V |
1200V |
|
分辨率 |
0.5mV |
2.5mV |
2mV |
10mV |
4mV |
20mV |
|
|
精度 |
0.025%+0.025%F.S. |
||||||
|
CC模式 |
量程 |
50A |
500A |
35A |
350A |
20A |
200A |
|
分辨率 |
0.8mA |
8mA |
0.6mA |
6mA |
0.4mA |
4mA |
|
|
精度 |
0.05%+0.05%F.S. |
||||||
|
CR模式 |
量程 |
0.009Ω ～ 50Ω |
0.09Ω ～ 250Ω |
0.053Ω ～ 286Ω |
0.53Ω ～ 1429Ω |
0.186Ω ～ 1000Ω |
1.86Ω ～ 5000Ω |
|
精度 |
Vin/Rset*(0.2%)+0.2%IF.S. |
||||||
|
CP模式 |
量程 |
0 ～ 4000W |
|||||
|
精度 |
0.2%+0.2% F.S. |
||||||
|
动态模式 |
T1＆ T2 |
10us～60s |
|||||
|
分辨率 |
2us |
||||||
|
精度 |
1us+20PPM |
||||||
|
上升/下降斜率 |
0.0001~0.5A/us |
0.001~5A/us |
0.0001~0.35A/us |
0.001~3.5A/us |
0.0001~0.2A/us |
0.001~2A/us |
|
|
电压回读 |
量程 |
30V |
150V |
120V |
600V |
240V |
1200V |
|
分辨率 |
0.5mV |
2.5mV |
2mV |
10mV |
4mV |
20mV |
|
|
精度 |
0.025%+0.025%F.S. |
||||||
|
电流回读 |
量程 |
50A |
500A |
35A |
350A |
20A |
200A |
|
分辨率 |
0.8mA |
8mA |
0.6mA |
6mA |
0.4mA |
4mA |
|
|
精度 |
0.05%+0.05%F.S. |
||||||
|
保护 |
过压(OV) |
158V |
630V |
1260V |
|||
|
过流(OC) |
525A |
368A |
210A |
||||
|
过功率(OP) |
5250W |
5250W |
5250W |
||||
|
过温(OT) |
95°C |
95°C |
95°C |
||||
|
通讯接口 |
LAN/RS232/RS485/USB |
||||||
|
通讯协议 |
Modbus-RTU，SCPI |
||||||
|
屏幕尺寸 |
4.3寸 |
||||||
|
外形体积 (W × D × H) |
482mm×650mm×177mm |
||||||
|
重量(KG) |
约37.5 |
||||||
|
标配附件 |
RK00004电源线、RK00097六类网格跳线、接线铜片护罩、插拔式端子、组合螺丝、合格证、出厂校准证书 |
||||||
|
选配附件 |
RK00003 RS232转USB线、RK00006 USB转方口连接线、RK00031 USB转RS485 母串口线工业级 |
||||||
6kW系列
|
型号 |
RK8606-150-600 |
RK8606-600-420 |
RK8606-1200-240 |
||||
|
额定参数 |
负载电压 |
150V |
600V |
1200V |
|||
|
负载电流 |
600A |
420A |
240A |
||||
|
负载功率 |
6000W |
6000W |
6000W |
||||
|
最低操作电压 |
1.5V/600A |
14V/420A |
20V/240A |
||||
|
CV模式 |
量程 |
30V |
150V |
120V |
600V |
240V |
1200V |
|
分辨率 |
0.5mV |
2.5mV |
2mV |
10mV |
4mV |
20mV |
|
|
精度 |
0.025%+0.025%F.S. |
||||||
|
CC模式 |
量程 |
60A |
600A |
42A |
420A |
24A |
240A |
|
分辨率 |
1mA |
10mA |
0.7mA |
7mA |
0.4mA |
4mA |
|
|
精度 |
0.05%+0.05%F.S. |
||||||
|
CR模式 |
量程 |
0.009Ω ～ 50Ω |
0.09Ω ～ 250Ω |
0.053Ω ～ 286Ω |
0.53Ω ～ 1429Ω |
0.186Ω ～ 1000Ω |
1.86Ω ～ 5000Ω |
|
精度 |
Vin/Rset*(0.2%)+0.2%IF.S. |
||||||
|
CP模式 |
量程 |
0 ～ 6000W |
|||||
|
精度 |
0.2%+0.2% F.S. |
||||||
|
动态模式 |
T1＆ T2 |
10us～60s |
|||||
|
分辨率 |
2us |
||||||
|
精度 |
1us+20PPM |
||||||
|
上升/下降斜率 |
0.0001~0.6A/us |
0.001~6A/us |
0.0001~0.4A/us |
0.001~4A/us |
0.0001~0.24A/us |
0.001~2.4A/us |
|
|
电压回读 |
量程 |
30V |
150V |
120V |
600V |
240V |
1200V |
|
分辨率 |
0.5mV |
2.5mV |
2mV |
10mV |
4mV |
20mV |
|
|
精度 |
0.025%+0.025%F.S. |
||||||
|
电流回读 |
量程 |
60A |
600A |
42A |
420A |
24A |
240A |
|
分辨率 |
1mA |
10mA |
0.7mA |
7mA |
0.4mA |
4mA |
|
|
精度 |
0.05%+0.05%F.S. |
||||||
|
保护 |
过压(OV) |
158V |
630V |
1260V |
|||
|
过流(OC) |
630A |
441A |
252A |
||||
|
过功率(OP) |
6300W |
6300W |
6300W |
||||
|
过温(OT) |
95°C |
95°C |
95°C |
||||
|
通讯接口 |
LAN/RS232/RS485/USB |
||||||
|
通讯协议 |
Modbus-RTU ，SCPI |
||||||
|
屏幕尺寸 |
4.3寸 |
||||||
|
外形体积 (W × D × H) |
482mm×650mm×177mm |
||||||
|
重量(KG) |
约38 |
||||||
|
标配附件 |
RK00004电源线、RK00097六类网格跳线、接线铜片护罩、插拔式端子、组合螺丝、合格证、出厂校准证书、上位机软件（官网下载） |
||||||
|
选配附件 |
RK00003 RS232转USB线、RK00006 USB转方口连接线、RK00031 USB转RS485 母串口线工业级 |
||||||
8kW系列
|
型号 |
RK8608-150-800 |
RK8608-600-560 |
RK8608-1200-320 |
||||
|
额定参数 |
负载电压 |
150V |
600V |
1200V |
|||
|
负载电流 |
800A |
560A |
320A |
||||
|
负载功率 |
8000W |
8000W |
8000W |
||||
|
最低操作电压 |
1.5V/800A |
14V/560A |
20V/320A |
||||
|
CV模式 |
量程 |
30V |
150V |
120V |
600V |
240V |
1200V |
|
分辨率 |
0.5mV |
2.5mV |
2mV |
10mV |
4mV |
20mV |
|
|
精度 |
0.025%+0.025%F.S. |
||||||
|
CC模式 |
量程 |
80A |
800A |
56A |
560A |
32A |
320A |
|
分辨率 |
1.5mA |
15mA |
1mA |
10mA |
0.5mA |
5mA |
|
|
精度 |
0.05%+0.05%F.S. |
||||||
|
CR模式 |
量程 |
0.007Ω ～ 38Ω |
0.07Ω ～ 188Ω |
0.04Ω ～ 214Ω |
0.4Ω ～ 1071Ω |
0.139Ω ～ 750Ω |
1.39Ω ～ 3750Ω |
|
精度 |
Vin/Rset*(0.2%)+0.2%IF.S. |
||||||
|
CP模式 |
量程 |
0 ～ 8000W |
|||||
|
精度 |
0.2%+0.2% F.S. |
||||||
|
动态模式 |
T1＆ T2 |
10us～60s |
|||||
|
分辨率 |
2us |
||||||
|
精度 |
1us+20PPM |
||||||
|
上升/下降斜率 |
0.0001~0.8A/us |
0.001~8A/us |
0.0001~0.5A/us |
0.001~5A/us |
0.0001~0.32A/us |
0.001~3.2A/us |
|
|
电压回读 |
量程 |
30V |
150V |
120V |
600V |
240V |
1200V |
|
分辨率 |
0.5mV |
2.5mV |
2mV |
10mV |
4mV |
20mV |
|
|
精度 |
0.025%+0.025%F.S. |
||||||
|
电流回读 |
量程 |
80A |
800A |
56A |
560A |
32A |
320A |
|
分辨率 |
1.5mA |
15mA |
1mA |
10mA |
0.5mA |
5mA |
|
|
精度 |
0.05%+0.05%F.S. |
||||||
|
保护 |
过压(OV) |
158V |
630V |
1260V |
|||
|
过流(OC) |
840A |
588A |
336A |
||||
|
过功率(OP) |
8400W |
8400W |
8400W |
||||
|
过温(OT) |
95°C |
95°C |
95°C |
||||
|
通讯接口 |
LAN/RS232/RS485/USB |
||||||
|
通讯协议 |
Modbus-RTU，SCPI |
||||||
|
屏幕尺寸 |
4.3寸 |
||||||
|
外形体积 (W × D × H) |
482mm×650mm×310mm |
||||||
|
重量(KG) |
|
|
|
||||
|
标配附件 |
RK00004电源线、RK00097六类网格跳线、接线铜片护罩、插拔式端子、组合螺丝、合格证、出厂校准证书、上位机软件（官网下载） |
||||||
|
选配附件 |
RK00003 RS232转USB线、RK00006 USB转方口连接线、RK00031 USB转RS485 母串口线工业级 |
||||||
|
型号 |
RK8610-150-1000 |
RK8610-600-700 |
RK8610-1200-400 |
||||
|
额定参数 |
负载电压 |
150V |
600V |
1200V |
|||
|
负载电流 |
1000A |
700A |
400A |
||||
|
负载功率 |
10000W |
10000W |
10000W |
||||
|
最低操作电压 |
1.5V/1000A |
14V/700A |
20V/400A |
||||
|
CV模式 |
量程 |
30V |
150V |
120V |
600V |
240V |
1200V |
|
分辨率 |
0.5mV |
2.5mV |
2mV |
10mV |
4mV |
20mV |
|
|
精度 |
0.025%+0.025%F.S. |
||||||
|
CC模式 |
量程 |
100A |
1000A |
70A |
700A |
40A |
400A |
|
分辨率 |
1.6mA |
16mA |
1.2mA |
12mA |
0.7mA |
7mA |
|
|
精度 |
0.05%+0.05%F.S. |
||||||
|
CR模式 |
量程 |
0.006Ω ～ 30Ω |
0.06Ω ～ 150Ω |
0.032Ω ～ 171Ω |
0.32Ω ～ 857Ω |
0.112Ω ～ 600Ω |
1.12Ω ～ 3000Ω |
|
精度 |
Vin/Rset*(0.2%)+0.2%IF.S. |
||||||
|
CP模式 |
量程 |
0 ～ 10000W |
|||||
|
精度 |
0.2%+0.2% F.S. |
||||||
|
动态模式 |
T1＆ T2 |
10us～60s |
|||||
|
分辨率 |
2us |
||||||
|
精度 |
1us+20PPM |
||||||
|
上升/下降斜率 |
0.001~1A/us |
0.01~10A/us |
0.0001~0.65A/us |
0.001~6.5A/us |
0.0001~0.4A/us |
0.001~4A/us |
|
|
电压回读 |
量程 |
30V |
150V |
120V |
600V |
240V |
1200V |
|
分辨率 |
0.5mV |
2.5mV |
2mV |
10mV |
4mV |
20mV |
|
|
精度 |
0.025%+0.025%F.S. |
||||||
|
电流回读 |
量程 |
100A |
1000A |
70A |
700A |
40A |
400A |
|
分辨率 |
1.6mA |
16mA |
1.2mA |
12mA |
0.7mA |
7mA |
|
|
精度 |
0.05%+0.05%F.S. |
||||||
|
保护 |
过压(OV) |
158V |
630V |
1260V |
|||
|
过流(OC) |
1050A |
735A |
420A |
||||
|
过功率(OP) |
10500W |
10500W |
10500W |
||||
|
过温(OT) |
95°C |
95°C |
95°C |
||||
|
通讯接口 |
LAN/RS232/RS485/USB |
||||||
|
通讯协议 |
Modbus-RTU ，SCPI |
||||||
|
屏幕尺寸 |
4.3寸 |
||||||
|
外形体积 (W × D × H) |
482mm×650mm×310mm |
||||||
|
重量(KG) |
|
|
|
||||
|
标配附件 |
RK00004电源线、RK00097六类网格跳线、接线铜片护罩、插拔式端子、组合螺丝、合格证、出厂校准证书、上位机软件（官网下载） |
||||||
|
选配附件 |
RK00003 RS232转USB线、RK00006 USB转方口连接线、RK00031 USB转RS485 母串口线工业级 |
||||||
12kW系列
|
型号 |
RK8612-150-1200 |
RK8612-600-840 |
RK8612-1200-480 |
||||
|
额定参数 |
负载电压 |
150V |
600V |
1200V |
|||
|
负载电流 |
1200A |
840A |
480A |
||||
|
负载功率 |
12000W |
12000W |
12000W |
||||
|
最低操作电压 |
1.5V/1200A |
14V/840A |
20V/480A |
||||
|
CV模式 |
量程 |
30V |
150V |
120V |
600V |
240V |
1200V |
|
分辨率 |
0.5mV |
2.5mV |
2mV |
10mV |
4mV |
20mV |
|
|
精度 |
0.025%+0.025%F.S. |
||||||
|
CC模式 |
量程 |
120A |
1200A |
84A |
840A |
48A |
480A |
|
分辨率 |
2mA |
20mA |
1.4mA |
14mA |
0.8mA |
8mA |
|
|
精度 |
0.05%+0.05%F.S. |
||||||
|
CR模式 |
量程 |
0.005Ω ～ 25Ω |
0.05Ω ～ 125Ω |
0.027Ω ～ 143Ω |
0.27Ω ～ 714Ω |
0.093Ω ～ 500Ω |
0.93Ω ～ 2500Ω |
|
精度 |
Vin/Rset*(0.2%)+0.2%IF.S. |
||||||
|
CP模式 |
量程 |
0 ～ 12000W |
|||||
|
精度 |
0.2%+0.2% F.S. |
||||||
|
动态模式 |
T1＆ T2 |
10us～60s |
|||||
|
分辨率 |
2us |
||||||
|
精度 |
1us+20PPM |
||||||
|
上升/下降斜率 |
0.001~1.2A/us |
0.01~12A/us |
0.0001~0.8A/us |
0.001~8A/us |
0.0001~0.48A/us |
0.001~4.8A/us |
|
|
电压回读 |
量程 |
30V |
150V |
120V |
600V |
240V |
1200V |
|
分辨率 |
0.5mV |
2.5mV |
2mV |
10mV |
4mV |
20mV |
|
|
精度 |
0.025%+0.025%F.S. |
||||||
|
电流回读 |
量程 |
120A |
1200A |
84A |
840A |
48A |
480A |
|
分辨率 |
2mA |
20mA |
1.4mA |
14mA |
0.8mA |
8mA |
|
|
精度 |
0.05%+0.05%F.S. |
||||||
|
保护 |
过压(OV) |
158V |
630V |
1260V |
|||
|
过流(OC) |
1260A |
882A |
504A |
||||
|
过功率(OP) |
12600W |
12600W |
12600W |
||||
|
过温(OT) |
95°C |
95°C |
95°C |
||||
|
通讯接口 |
LAN/RS232/RS485/USB |
||||||
|
通讯协议 |
Modbus-RTU ，SCPI |
||||||
|
屏幕尺寸 |
4.3寸 |
||||||
|
外形体积 (W × D × H) |
482mm×650mm×310mm |
||||||
|
重量(KG) |
|
|
|
||||
|
标配附件 |
RK00004电源线、RK00097六类网格跳线、接线铜片护罩、插拔式端子、组合螺丝、合格证、出厂校准证书、上位机软件（官网下载） |
||||||
|
选配附件 |
RK00003 RS232转USB线、RK00006 USB转方口连接线、RK00031 USB转RS485 母串口线工业级 |
||||||
| 型号 | 图片 | 类型 | 概述 |
|
RK00099拔插式绿端子头组件 |
 |
标配 |
仪器标配拔插式绿端子头组件，可单独购买。 |
| RK00001电源线 |
|
标配 | 仪器标配国标电源线，可单独购买。 |
| LAN网线 |
 |
标配 | 仪器标配LAN网线，可单独购买。 |
| 接线铜片护罩 |
 |
标配 | 仪器标配接线铜片护罩，可单独购买。 |

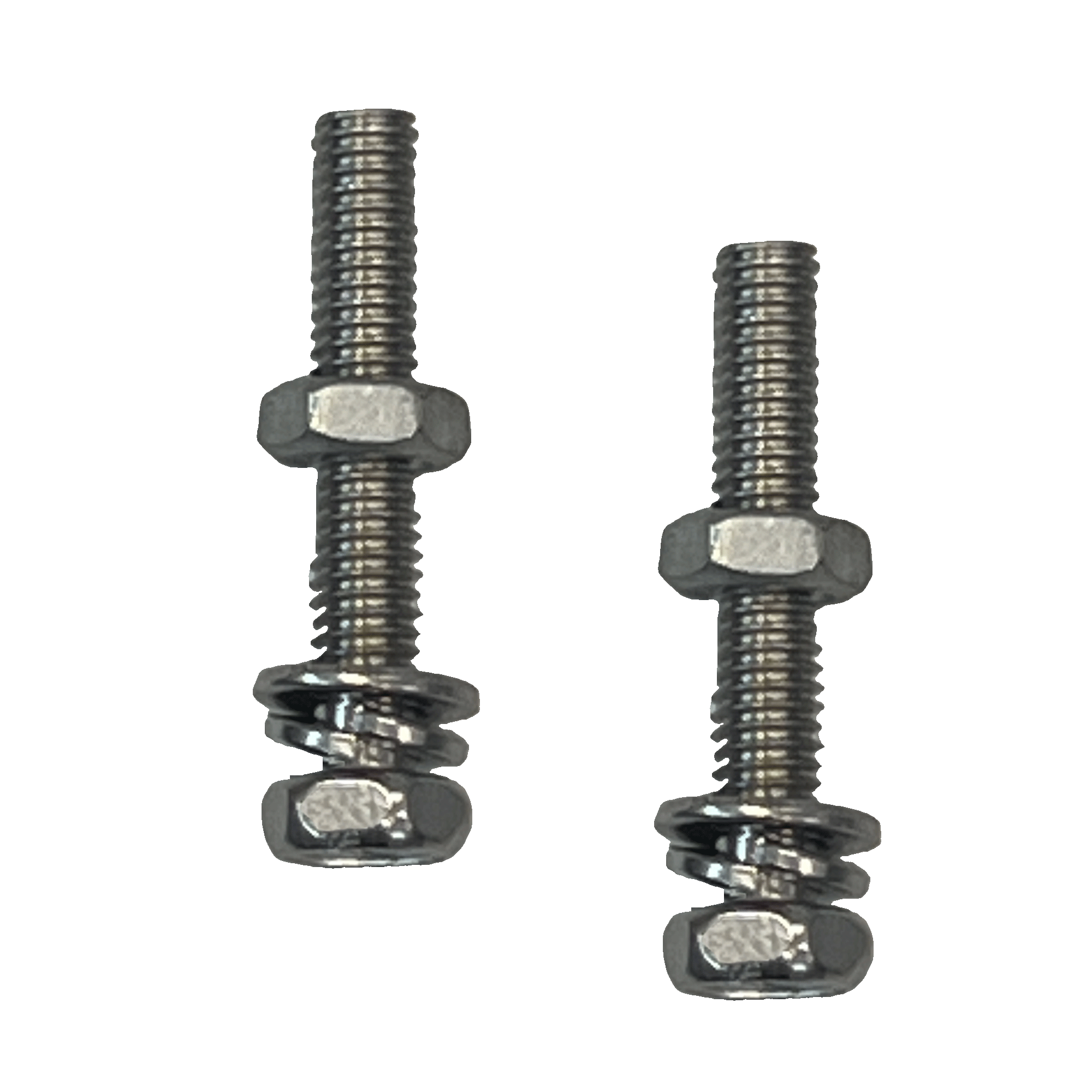

| 组合螺丝 |
 |
标配 |
仪器标配组合螺丝。 |
| 说明书 | 官网产品页下载 | 标配 | 仪器标配产品使用说明书。 |
| 上位机软件 |
官网产品页下载 |
标配 |
仪器标配上位机软件，官网产品页下载 |
| 合格证保修卡 |
|
标配 | 仪器标配保修卡。 |
| 产品校验证明 |
 |
标配 | 仪器标配产品校验证明 |
4/5/6kW机型号三视尺寸图

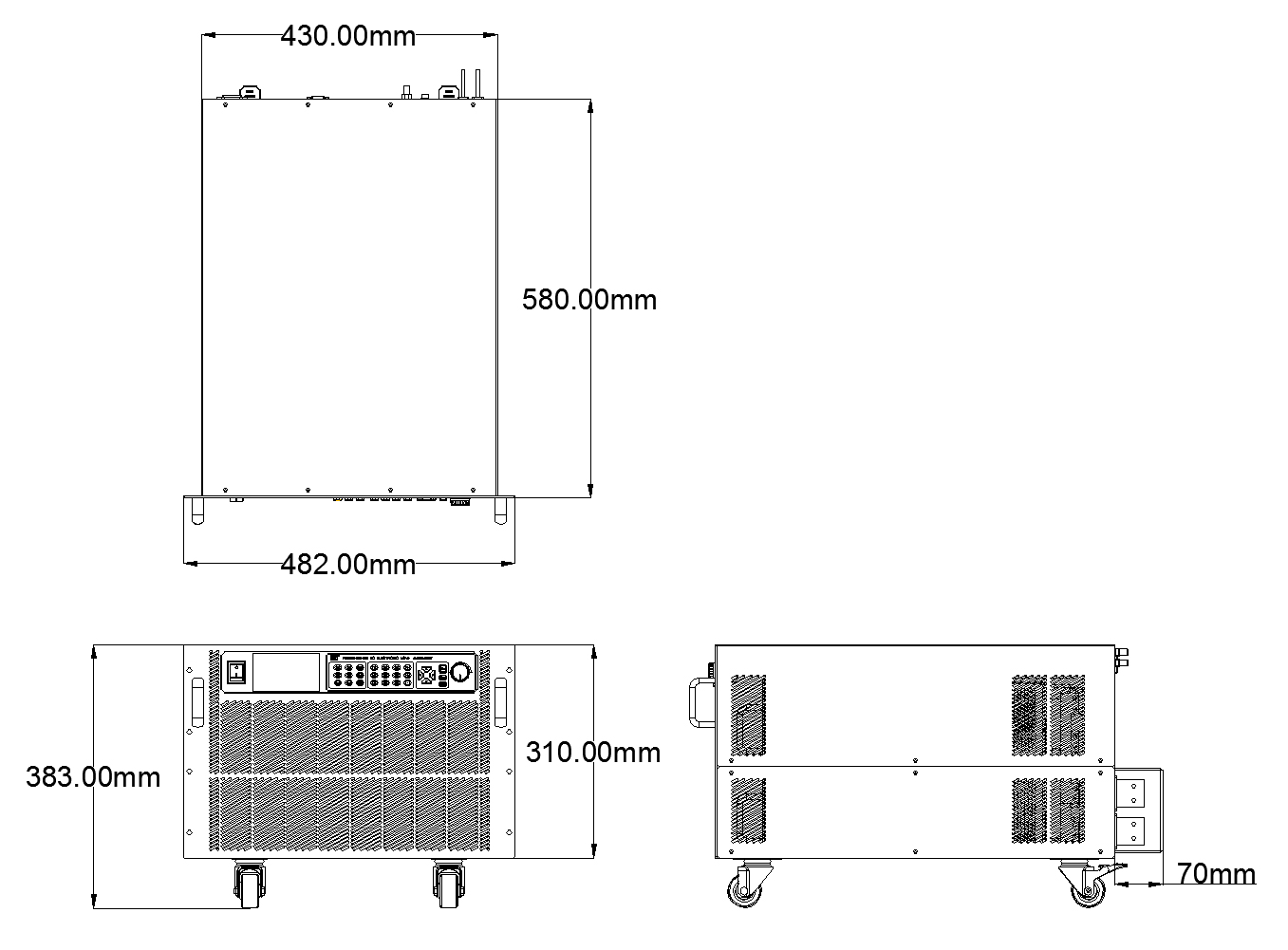

8/10/12kW机型号三视尺寸图
添加官方微信客服
