300V RK8318-300-6/RK8336-300-12/RK8360-300-20/RK8375-300-25/RK83120-300-40/RK83150-300-50程控直流稳压电源

RK8318-300-6：电压300V/电流12A/功率1800W
RK8336-300-12：电压300V/电流24A/功率3600W
RK8360-300-20：电压300V/电流40A/功率6000W
RK8375-300-25：电压300V/电流50A/功率7500W
RK83120-300-40：电压300V/电流80A/功率12000W
RK83150-300-50：电压300V/电流100A/功率15000W

邮件咨询产品手册

产品介绍

技术参数

操作视频

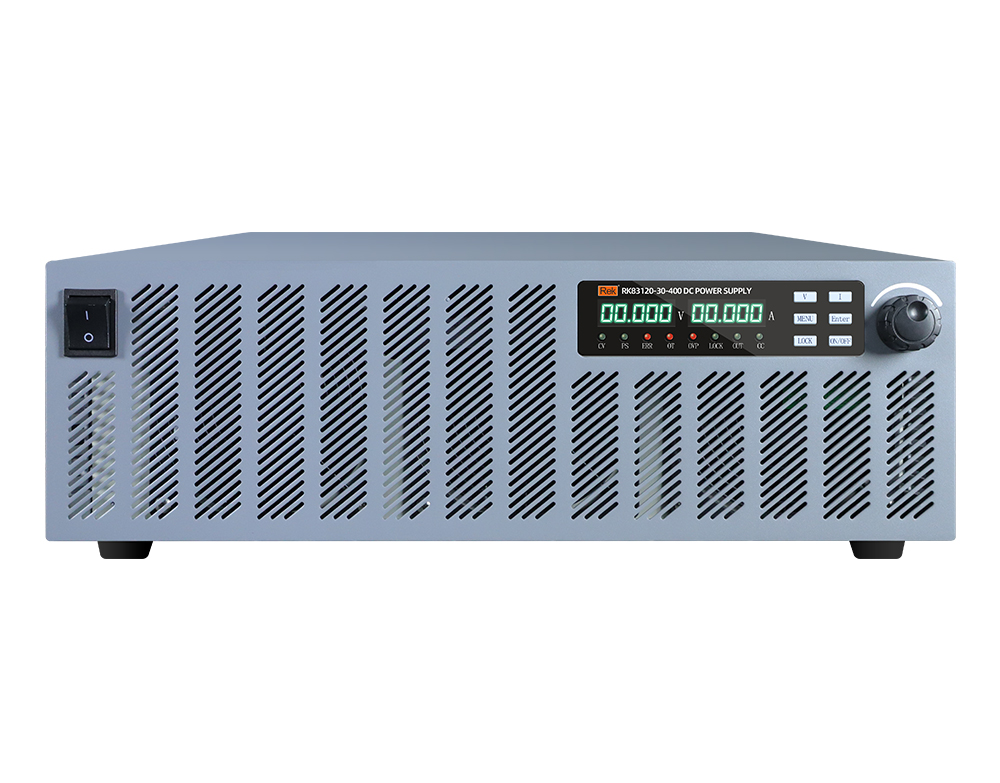

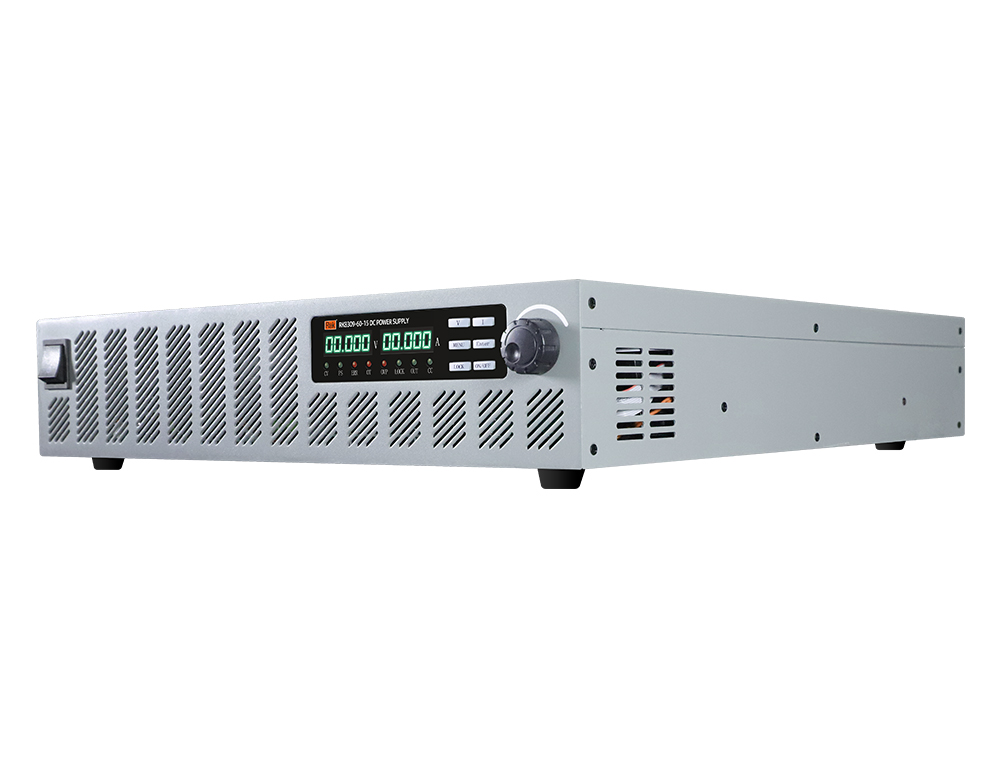

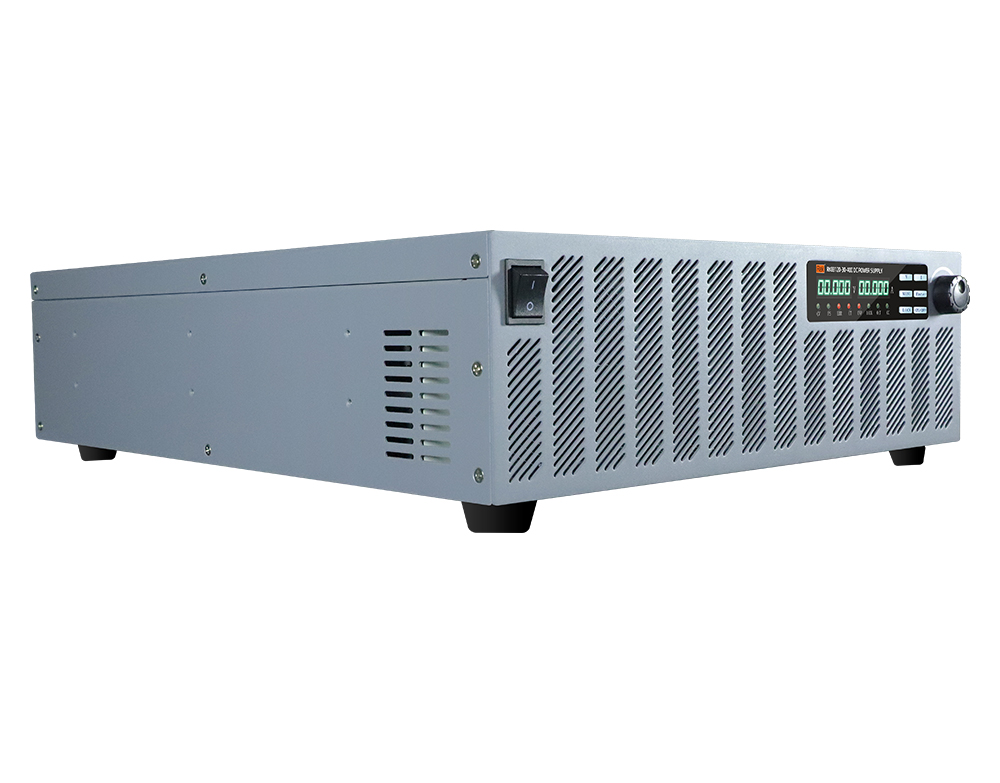

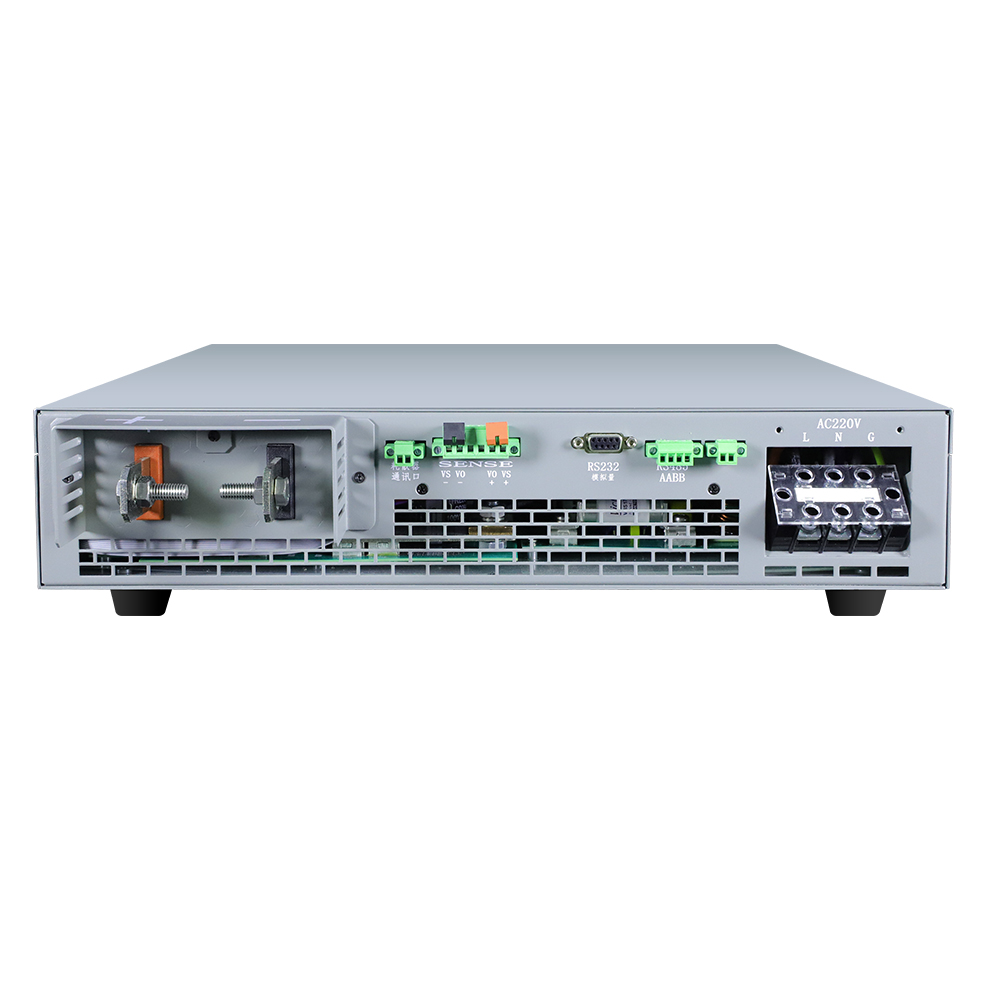

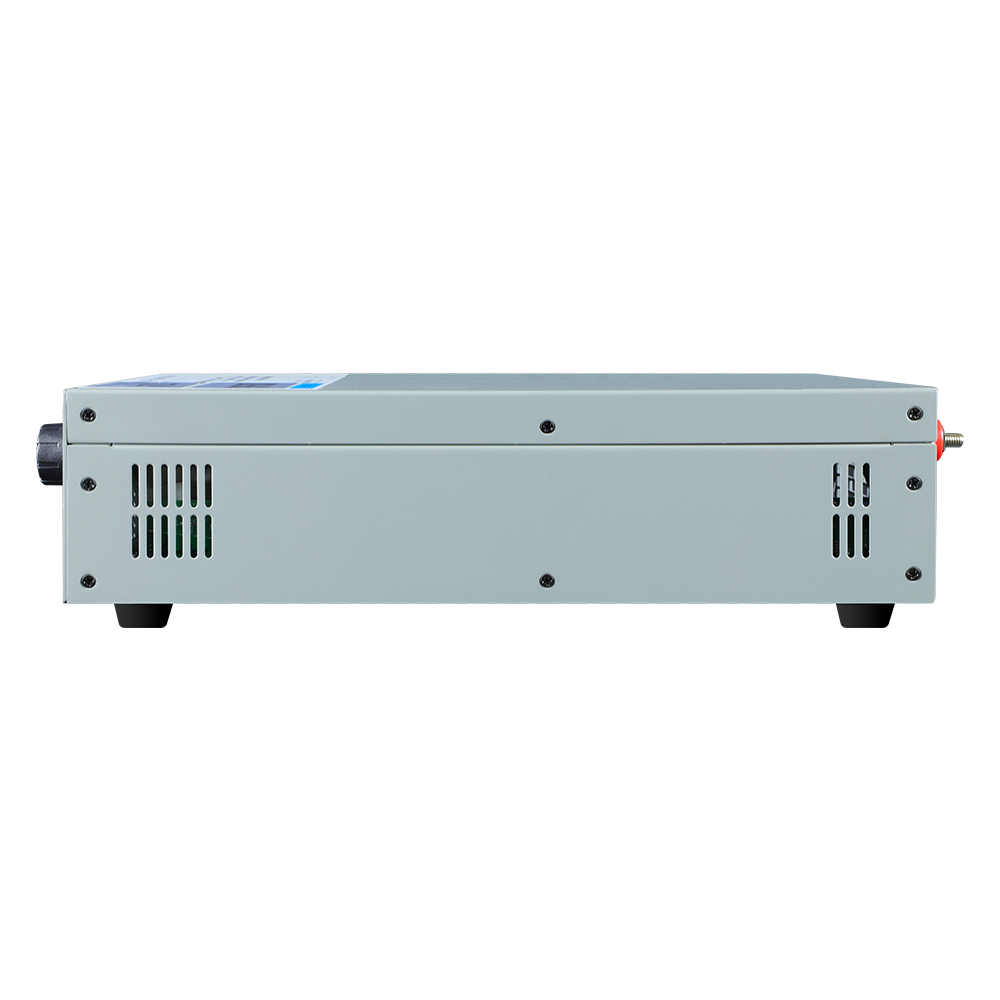

产品图片

产品附件

尺寸图

产品介绍

直流稳压稳流电源由我公司专为科研及工业应用领域而自主研发生产的一款高性能电源。采用高频开关电源技术，大幅度减少发热量，同时降低机器损耗，提升电源效率，延长机器使用寿命。

变压器采用紫铜线材质，减少发热损耗。散热器采用定制高密齿散热器，提高散热效率，风扇采用调速风机，根据输出功率自动调整转速，降低风扇噪音，延长风扇使用寿命，

其他元器件均采用国内外优质元器件，使电源整体性能得到大幅度提升。
本系列产品具有操作简单，体积小，效率高，高精度，高稳定等性能，配备高亮数码管，具有完善的过压，过流，过温，短路等保护功能，让用户使用产品更放心，更稳定，更可靠。

是研究单位，实验室测试，生产线产品测试，工业应用电源的优先选择。

应用领域

广泛应用于家电制造业，电机、电子制造业，IT产业及电脑设备制造等行业和实验室及电子电器产品检测机构。

性能特点

1.输出电压0—2000V额定电压，输出电流0—500A额定电流,单机最大15KW;
2.面板自带预置按键，可预先设定电压电流值;
3.电压电流值从零到额定值连续可调，稳压稳流自动转换;
4.可设定过压保护值，输出电压达到或超过过压保护值时自动关闭输出;
5.拥有记忆功能，关机保存预置电压电流、过压保护值等;
6.外接电压取样线，减小因输出导线过长引起的电压误差，实现灵活切换电压取样信号（选配）;
7.可选用0~5V或0~10V或4~20mA模拟量控制电源输出信号，读取电源输出信号（选配） .

电压	型号	电流	功率	电流分辨率	电压分辨率	输入电压（V）	*尺寸（宽深高mm）*		重量（Kg）
30V	RK8309-30-30	30A	900W	1mA	1mV	AC220V±10%，50Hz	215×360×88	2U½	5.5
	RK8318-30-60	60A	1.8KW	1mA	1mV	AC220V±10%，50Hz	215×360×88	2U½	7.5
	RK8336-30-120	120A	3.6KW	10mA	1mV	AC220V±10%，50Hz	215×400×88	2U½	7.5
	RK8336-30-120	120A	3.6KW	10mA	1mV	AC220V±10%，50Hz	430×420×88	2U	10.5
	RK8360-30-200	200A	6KW	10mA	1mV	AC220V±10%，50Hz	430×500×88	2U	16
	RK8360-30-200	200A	6KW	10mA	1mV	AC380V±10%，50Hz	430×500×88	2U	16
	RK8375-30-250	250A	7.5KW	10mA	1mV	AC380V±10%，50Hz	430×500×88	2U	16
	RK83120-30-400	400A	12KW	10mA	1mV	AC380V±10%，50Hz	430×560×132	3U	26
	RK83150-30-500	500A	15KW	10mA	1mV	AC380V±10%，50Hz	430×560×132	3U	26
60V	RK8309-60-15	15A	900W	1mA	1mV	AC220V±10%，50Hz	215×360×88	2U½	5.5
	RK8318-60-30	30A	1.8KW	1mA	1mV	AC220V±10%，50Hz	215×360×88	2U½	5.5
	RK8336-60-60	60A	3.6KW	1mA	1mV	AC220V±10%，50Hz	215×400×88	2U½	7.5
	RK8336-60-60	60A	3.6KW	1mA	1mV	AC220V±10%，50Hz	430×420×88	2U	10.5
	RK8360-60-100	100A	6KW	10mA	1mV	AC220V±10%，50Hz	430×500×88	2U	16
	RK8360-60-100	100A	6KW	10mA	1mV	AC380V±10%，50Hz	430×500×88	2U	16
	RK8375-60-125	125A	7.5KW	10mA	1mV	AC380V±10%，50Hz	430×500×88	2U	16
	RK83120-60-200	200A	12KW	10mA	1mV	AC380V±10%，50Hz	430×560×132	3U	26
	RK83150-60-250	250A	15KW	10mA	1mV	AC380V±10%，50Hz	430×560×132	3U	26
100V	RK8310-100-10	10A	900W	1mA	10mV	AC220V±10%，50Hz	215×360×88	2U½	5.5
	RK8318-100-18	18A	1.8KW	1mA	10mV	AC220V±10%，50Hz	215×360×88	2U½	5.5
	RK8336-100-36	36A	3.6KW	1mA	10mV	AC220V±10%，50Hz	215×400×88	2U½	7.5
	RK8336-100-36	36A	3.6KW	1mA	10mV	AC220V±10%，50Hz	430×420×88	2U	10.5
	RK8360-100-60	60A	6KW	1mA	10mV	AC220V±10%，50Hz	430×500×88	2U	16
	RK8360-100-60	60A	6KW	1mA	10mV	AC380V±10%，50Hz	430×500×88	2U	16
	RK8375-100-75	75A	7.5KW	1mA	10mV	AC380V±10%，50Hz	430×500×88	2U	16
	RK83100-100-100	100A	10KW	10mA	10mV	AC380V±10%，50Hz	430×560×132	3U	26
	RK83150-100-150	150A	15KW	10mA	10mV	AC380V±10%，50Hz	430×560×132	3U	26
150V	RK8318-150-12	12A	1.8KW	1mA	10mV	AC220V±10%，50Hz	215×360×88	2U½	5.5
	RK8336-150-24	24A	3.6KW	1mA	10mV	AC220V±10%，50Hz	215×400×88	2U½	7.5
	RK8336-150-24	24A	3.6KW	1mA	10mV	AC220V±10%，50Hz	430×420×88	2U	10.5
	RK8360-150-40	40A	6KW	1mA	10mV	AC220V±10%，50Hz	430×500×88	2U	16
	RK8360-150-40	40A	6KW	1mA	10mV	AC380V±10%，50Hz	430×500×88	2U	16
	RK8375-150-50	50A	7.5KW	1mA	10mV	AC380V±10%，50Hz	430×500×88	2U	16
	RK83120-150-80	80A	12KW	1mA	10mV	AC380V±10%，50Hz	430×560×132	3U	26
	RK83150-150-100	100A	15KW	10mA	10mV	AC380V±10%，50Hz	430×560×132	3U	26
200V	RK8318-200-9	9A	1.8KW	1mA	10mV	AC220V±10%，50Hz	215×360×88	2U½	5.5
	RK8336-200-18	18A	3.6KW	1mA	10mV	AC220V±10%，50Hz	215×400×88	2U½	7.5
	RK8336-200-18	18A	3.6KW	1mA	10mV	AC220V±10%，50Hz	430×420×88	2U	10.5
	RK8360-200-30	30A	6KW	1mA	10mV	AC220V±10%，50Hz	430×500×88	2U	16
	RK8360-200-30	30A	6KW	1mA	10mV	AC380V±10%，50Hz	430×500×88	2U	16
	RK8372-200-36	36A	7.2KW	1mA	10mV	AC380V±10%，50Hz	430×500×88	2U	16
	RK83100-200-50	50A	10KW	1mA	10mV	AC380V±10%，50Hz	430×560×132	3U	26
	RK83150-200-75	75A	15KW	1mA	10mV	AC380V±10%，50Hz	430×560×132	3U	26
300V	RK8318-300-6	6A	1.8KW	1mA	10mV	AC220V±10%，50Hz	215×360×88	2U½	5.5
	RK8336-300-12	12A	3.6KW	1mA	10mV	AC220V±10%，50Hz	215×400×88	2U½	7.5
	RK8336-300-12	12A	3.6KW	1mA	10mV	AC220V±10%，50Hz	430×420×88	2U	10.5
	RK8360-300-20	20A	6KW	1mA	10mV	AC220V±10%，50Hz	430×500×88	2U	16
	RK8360-300-20	20A	6KW	1mA	10mV	AC380V±10%，50Hz	430×500×88	2U	16
	RK8375-300-25	25A	7.5KW	1mA	10mV	AC380V±10%，50Hz	430×500×88	2U	16
	RK83120-300-40	40A	12KW	1mA	10mV	AC380V±10%，50Hz	430×560×132	3U	26
	RK83150-300-50	50A	15KW	1mA	10mV	AC380V±10%，50Hz	430×560×132	3U	26
600V	RK8318-600-3	3A	1.8KW	1mA	10mV	AC220V±10%，50Hz	215×400×88	2U½	7.5
	RK8336-600-6	6A	3.6KW	1mA	10mV	AC220V±10%，50Hz	215×400×88	2U½	7.5
	RK8336-600-6	6A	3.6KW	1mA	10mV	AC220V±10%，50Hz	430×420×88	2U	10.5
	RK8360-600-10	10A	6KW	1mA	10mV	AC220V±10%，50Hz	430×500×88	2U	16
	RK8360-600-10	10A	6KW	1mA	10mV	AC380V±10%，50Hz	430×500×88	2U	16
	RK8372-600-12	12A	7.2KW	1mA	10mV	AC380V±10%，50Hz	430×500×88	2U	16
	RK83120-600-20	20A	12KW	1mA	10mV	AC380V±10%，50Hz	430×560×132	3U	26
	RK83150-600-25	25A	15KW	1mA	10mV	AC380V±10%，50Hz	430×560×132	3U	26
1000V	RK8330-1000-3	3A	3KW	1mA	100mV	AC220V±10%，50Hz	430×500×88	2U	16
	RK8350-1000-5	5A	5KW	1mA	100mV	AC220V±10%，50Hz	430×500×88	2U	16
	RK83100-1000-10	10A	10KW	1mA	100mV	AC380V±10%，50Hz	430×560×132	3U	26
	RK83150-1000-15	15A	15KW	1mA	100mV	AC380V±10%，50Hz	430×560×132	3U	26
1200V	RK8336-1200-3	3A	3.6KW	1mA	100mV	AC220V±10%，50Hz	430×500×88	2U	16
	RK8360-1200-5	5A	6KW	1mA	100mV	AC220V±10%，50Hz	430×500×88	2U	16
	RK8360-1200-5	5A	6KW	1mA	100mV	AC380V±10%，50Hz	430×500×88	2U	16
1500V	RK8315-1500-1	1A	1.5KW	1mA	100mV	AC220V±10%，50Hz	430×500×88	2U	10.5
	RK8375-1500-5	5A	7.5KW	1mA	100mV	AC380V±10%，50Hz	430×560×132	3U	26
	RK83150-1500-10	10A	15KW	1mA	100mV	AC380V±10%，50Hz	430×560×132	3U	26
2000V	RK8320-2000-1	1A	2KW	1mA	100mV	AC220V±10%，50Hz	430×500×88	2U	10.5
	RK8320-2000-2	2A	2KW	1mA	100mV	AC220V±10%，50Hz	430×500×88	2U	16
	RK83100-2000-5	5A	10KW	1mA	100mV	AC380V±10%，50Hz	430×560×132	3U	26

项目	参数
交流输入	单相	AC220V±10%，50Hz,功率≤6KW
	三相	AC380V±10%，50Hz,功率≥6KW
直流输出	输出电压	0V - 额定值参考选型规格表
	输出电流	0A - 额定值参考选型规格表
负载调整率	电压	≤0.3%F.S+10mV
	电流	≤0.3%F.S+10mA
设定值精度	电压	≤0.3%+20mV
	电流	≤0.3%+20mA
回读值精度	电压	≤0.3%+20mV
	电流	≤0.3%+20mA
纹波（20Hz-20MHz)	电压	Vrms≤0.3%F.S+50mV
动态响应时间（10%-90%负载）		≤5mS
显示方式		5位数字表（LED数码管显示）
显示分辨率		电压1mV/10mV/100mV，电流1mA/10mA(不同规格电源显示不同）
通讯接口		RS232/RS485数字量接口；0-5V/0-10V，4-20mA模拟量接口
功能保护		过压保护、过流保护、过温保护、短路保护
散热方式		采用PWM调速风机，风冷
操作环境		室内使用设计，温度0℃ - 40℃；湿度10% -85%RH
储存环境		室内储存设计，温度-20℃ - 70℃；湿度10% -90%RH
特殊要求		请在订货前提前说明

香港六宝典免费资料大全

香港六宝典免费资料大全 ’

香港六宝典免费资料大全

8KW以内机型
型号	图片	类型	概述

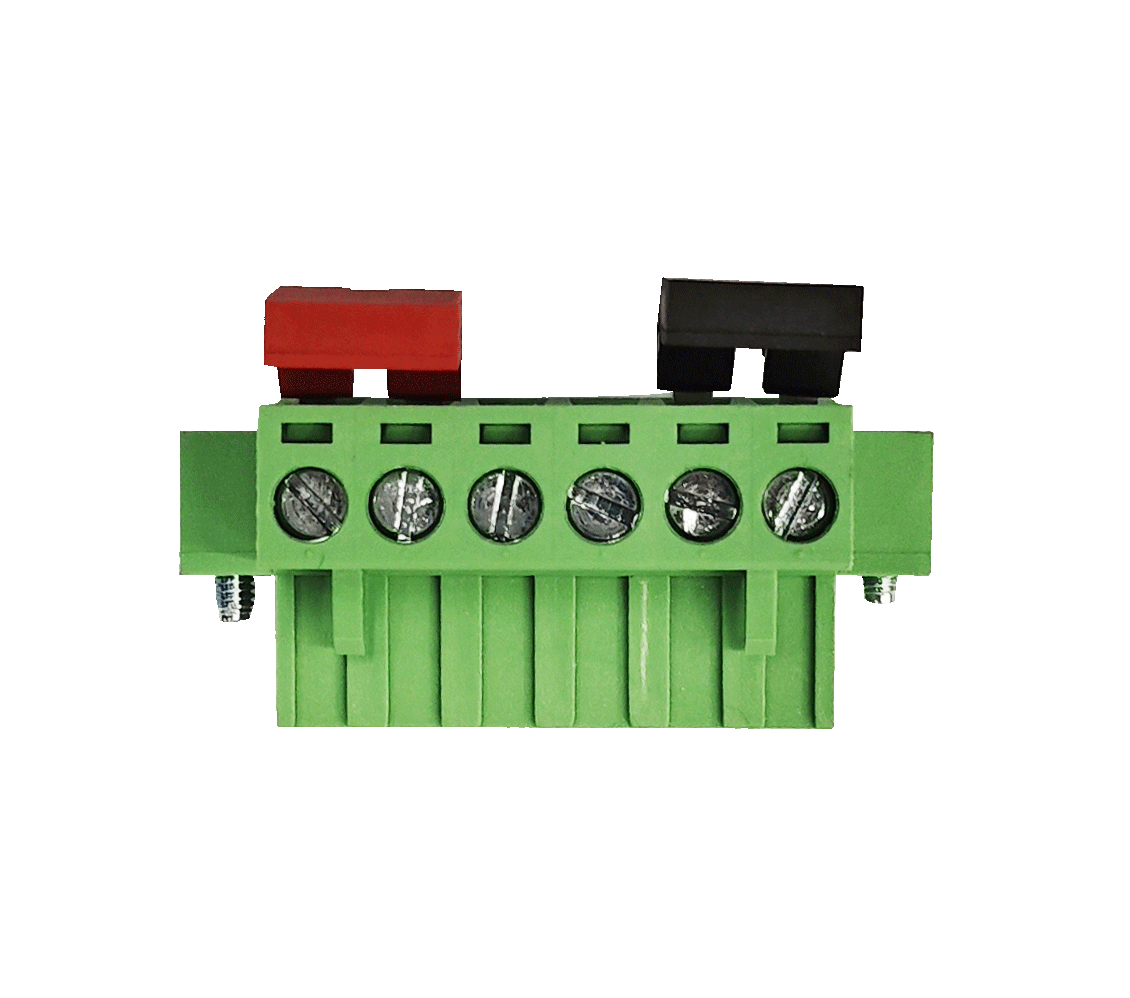

电压补偿短接插头		标配	仪器标配电压补偿短接插头，可单独购买。
RK00001电源线		标配	仪器标配国标电源线，可单独购买。
DB9插头		标配	仪器标配DB9插头，可单独购买。

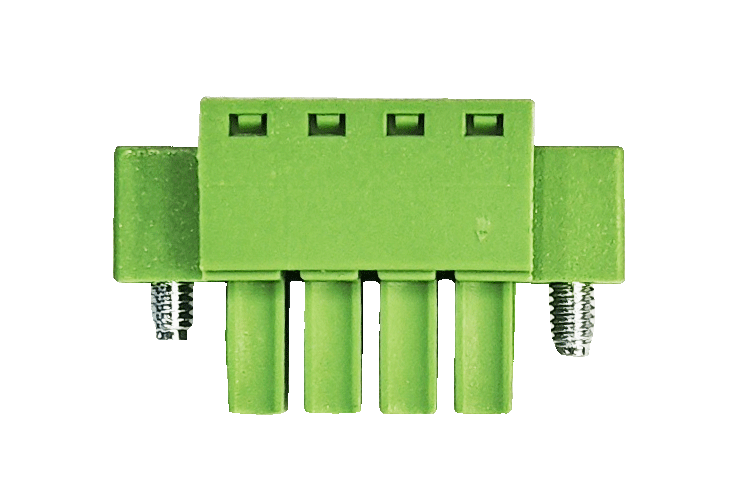

4P插头-RS485		标配	仪器标配4P插头-RS485，可单独购买。
说明书		标配	仪器标配产品使用说明书。
合格证保修卡		标配	仪器标配保修卡。

6KW机型
型号	图片	类型	概述
电压补偿短接插头		标配	仪器标配电压补偿短接插头，可单独购买。
DB9插头		标配	仪器标配DB9插头，可单独购买。

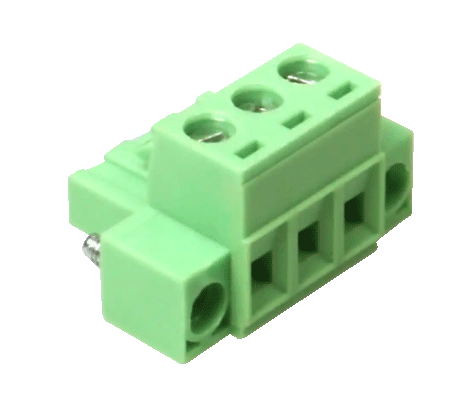

3P输入接线端子		标配	仪器标配3P输入接线端子，可单独购买。
说明书		标配	仪器标配产品使用说明书。
合格证保修卡		标配	仪器标配保修卡。

6KW-15kw以上机型
型号	图片	类型	概述
电压补偿短接插头		标配	仪器标配电压补偿短接插头，可单独购买。
DB9插头		标配	仪器标配DB9插头，可单独购买。
4P插头-RS485		标配	仪器标配4P插头-RS485，可单独购买。
说明书		标配	仪器标配产品使用说明书。
合格证保修卡		标配	仪器标配保修卡。

香港六宝典免费资料大全

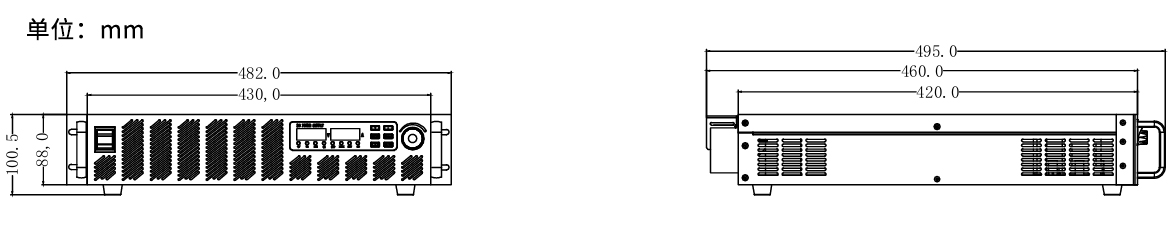

RK83系列2U½机型尺寸图

香港六宝典免费资料大全

RK83系列2U-3.6KW机型尺寸图

香港六宝典免费资料大全

RK83系列2U-6KW机型尺寸图

香港六宝典免费资料大全

RK83系列3U机型尺寸图
